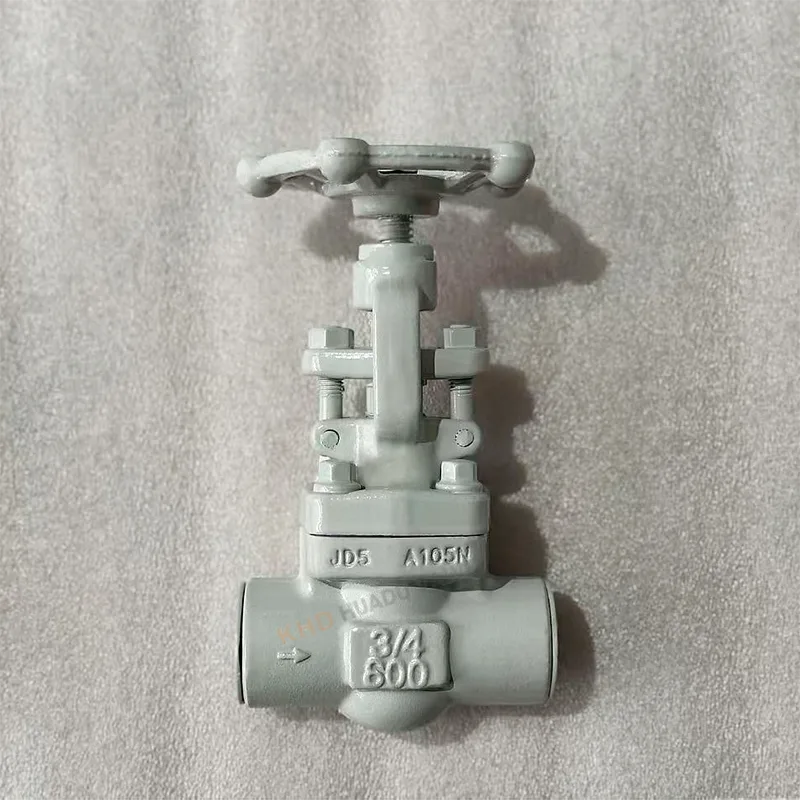

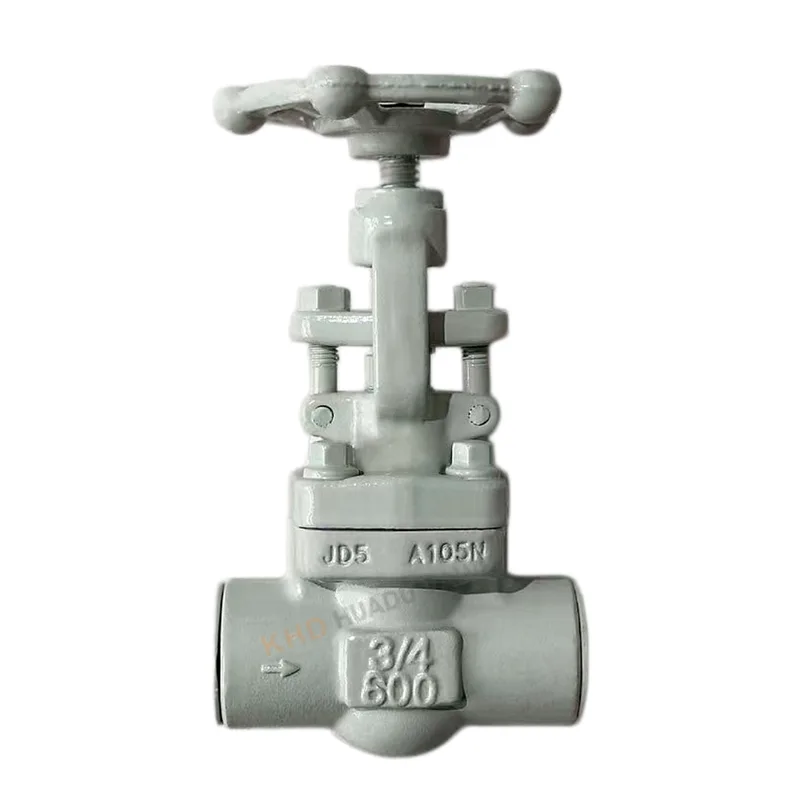

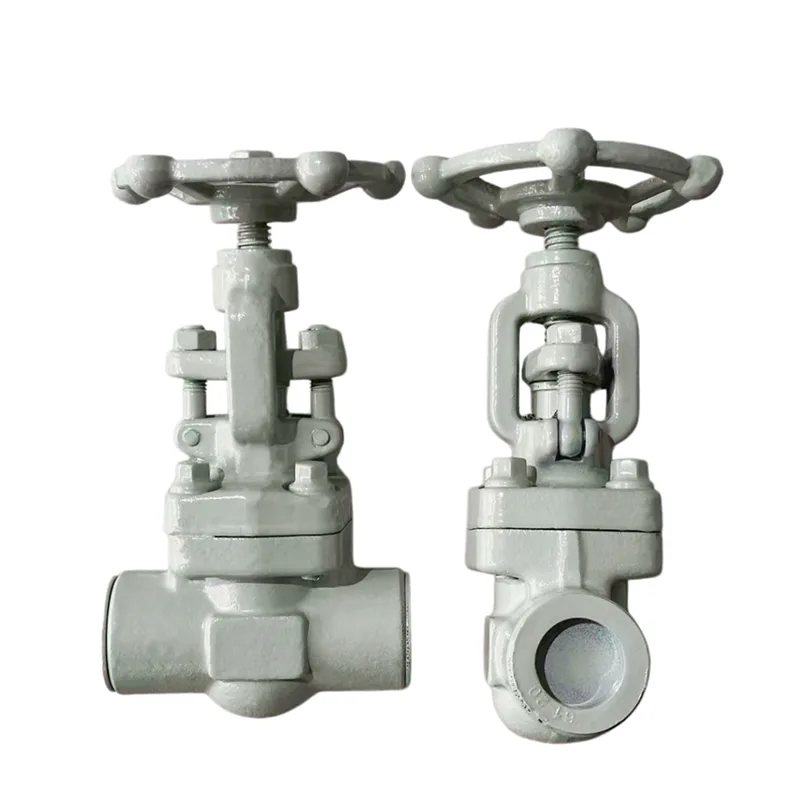

Pistikupesaga keevitatud sepistatud väravaklapp

Pistikupesaga keevitatud sepistatud väravaventiil on kõrgsurvega tööstuslik ventiil, mis on ette nähtud torujuhtme sulgemiseks ja vooluhulga reguleerimiseks. Tootja Huadu Valve Group, see kasutab A105N sepistatud süsinikterast ja sobib klassi 600 töötingimustesse. Seda kasutatakse laialdaselt nafta-, keemia-, energia- ja kõrgsurveaurusüsteemides, kus ohutus ja tihendus on kriitilise tähtsusega. Pistikupesaga keevitatud sepistatud väravaventiil tagab stabiilse töö ja pika kasutusea nõudlikes tööstuslikes keskkondades.

Tooraine ja konstruktsiooni eelised

Kvaliteetne sepistatud terasest korpus

Pistikupesaga keevitatud sepistatud väravaklapp on valmistatud A105N sepistatud süsinikterasest, tagades:

Kõrge tugevus ja tihedus

Suurepärane löögikindlus

Puuduvad valudefektid, nagu poorid või liivaaugud

Range materjali kontroll

Iga toorainepartii testitakse spektraalanalüüsiga, et tagada:

Täpne keemiline koostis

Ei mingeid ringlussevõetud ega nõuetele mittevastavaid materjale

Stabiilne mehaaniline jõudlus

Pistikupesa-keevitusühenduse eelised

Pistikupesaga keevitatud sepistatud väravaklapi ühendustüüp pakub:

Tugev tihendusvõime

Parem kõrgsurvekindlus kui äärikud

Vähendatud lekkeoht kriitilises süsteemis

Tehnilised andmed

Standardsed parameetrid

Suurus: DN15–DN50 (tavaline laos)

Surve reiting: klass 300 / klass 600

Materjal: A105N sepistatud süsinikteras

Tüüp: Pistikupesaga keevitatud sepistatud ventiil

Temperatuurivahemik: -29°C kuni 570°C

Tootmisprotsess

Pistikupesaga keevitatud sepistatud väravaventiili toodetakse järgmiselt:

Integreeritud stantsimine

Kuumtöötlus (normaliseerimisprotsess)

CNC täppistöötlus

Jõudlusomadused

Mikronitaseme tihenduspinna täpsus

Lekkevaba tihendusjõudlus

Sujuv töö ilma ummistusteta

Sobib kõrge temperatuuriga aurusüsteemidele

Kasutusalad

Nafta- ja gaasitööstus

Pistikupesaga keevitatud sepistatud väravaventiili kasutatakse laialdaselt:

Rafineerimistehaste torustikud

Õli ülekandesüsteemid

Maagaasi rajatised

Keemiatööstus

Kõrgsurve keemiatorustikud

Söövitavate vedelike kontrollsüsteemid

Reaktori sisse-/väljalaskesüsteemid

Energeetikatööstus

Aurutorud

Soojusenergiasüsteemid

Kondensaadi torustikud

Üldine tööstuslik kasutamine

Kõrgsurve väikese läbimõõduga torustikud

Seadmete isolatsioonisüsteemid

Ohutusväljalülitusrakendused

Peamised atribuudid

KKK

Mis on pesa-keevitusühendus?

Pistikupesa-keevisühendus on torude ühendamise meetod, kus toru sisestatakse süvistatud pistikupesasse ja seejärel keevitatakse väljastpoolt. Seda kasutatakse tavaliselt väikese läbimõõduga kõrgsurvesüsteemides.

Pistikupesaga keevitatud sepistatud väravaventiili puhul sisestatakse toru klapi otsa pesasse ja keevitatakse, et moodustada tugev lekkekindel ühendus.

Pistikupesa-keevisühenduse põhiomadused

Kõrge tugevus ja survekindlus

Suurepärane tihendusjõudlus

Sobib väikestele torujuhtmetele DN15–DN50

Väiksem lekkeoht võrreldes keermestatud liigenditega

Levinud õli-, gaasi- ja aurusüsteemides

Kas pesa-keevitusventiilid tuleks enne keevitamist lahti võtta?

Jah, absoluutselt. Enne pesaga keevitatud sepistatud ventiili paigaldamist EI TOHI klapp keevitamise ajal osaliselt kokku panna.

Õige paigalduspraktika:

Võimalusel eemaldage sisemised komponendid (või veenduge, et klapp on täielikult avatud)

Sisestage toru täielikult pistikupessa

Säilitage väike paisumispilu (~1,5–2 mm)

Keevitage ainult välist liigendit

Enne klapi käivitamist laske jahtuda

Olulised märkused:

Vältige ventiili korpuse ülekuumenemist

Vältige keevitusräbu sattumist klapiõõnde

Enne keevitamist veenduge õiges asendis

Vale keevitamine võib kahjustada tihenduspindu ja lühendada klapi tööiga.

Mis vahe on OS&Y ja poltidega kapoti vahel?

Need on kaks erinevat konstruktsioonikonstruktsiooni, mida kasutatakse väravaventiilides.

OS&Y (väliskruvi ja ike)

Varre keerme on väljaspool klapi korpust

Nähtav varre liikumine näitab avatud/suletud olekut

Lihtsam hooldus ja töö jälgimine

Levinud tulekaitse- ja tööstussüsteemides

Poltidega kapotikate

Kapott ühendatakse klapi korpusega poltide abil

Sisemine varre kujundus (pole väljast nähtav)

Kompaktne struktuur

Laialdaselt kasutatav üldistes tööstuslikes rakendustes

Lihtne võrdlus:

OS&Y = väline nähtavus + lihtne töö jälgimine

Poltidega kapott = kompaktne + kulutõhus struktuur

Mõlemat tüüpi saab kasutada pistikupesaga keevitatud sepistatud ventiilis sõltuvalt projekti nõuetest.
