Artikli kokkuvõte: A Kõva tihendiga maaklappon mõeldud tööstuslikele torustike süsteemidele, kus on oluline töökindel sulgemine, täpne voolu reguleerimine, vastupidavus kõrgele temperatuurile ja pikaajaline vastupidavus. Metall-metall-tihendi ja kõvakattega tihenduspindadega on see klapp eriti sobiv nõudlike teenuste jaoks, mis hõlmavad auru, õli, gaasi, abrasiivseid aineid ja kõrgsurve tööstuslikke vedelikke.Huadupakub konstrueeritud Hard Seal Globe Valve lahendusi mitme korpuse materjali, rõhuklasside, ühendusvõimaluste ja käitamismeetoditega erinevate tööstuslike rakenduste jaoks.
Sisukord
- Mis on kõva tihendiga maaklapp?
- Kuidas kõva tihendiga maaklapp töötab?
- Mis on põhifunktsioonid?
- Milliseid tehnilisi näitajaid peaksid ostjad arvestama?
- Kõva tihend vs. pehme tihendiga maaklapp: mis vahe on?
- Kus kasutatakse kõva tihendiga klapid?
- Kuidas valida õige klapp?
- Miks pidada Huadut klapitootjaks?
- Korduma kippuvad küsimused
- Järeldus

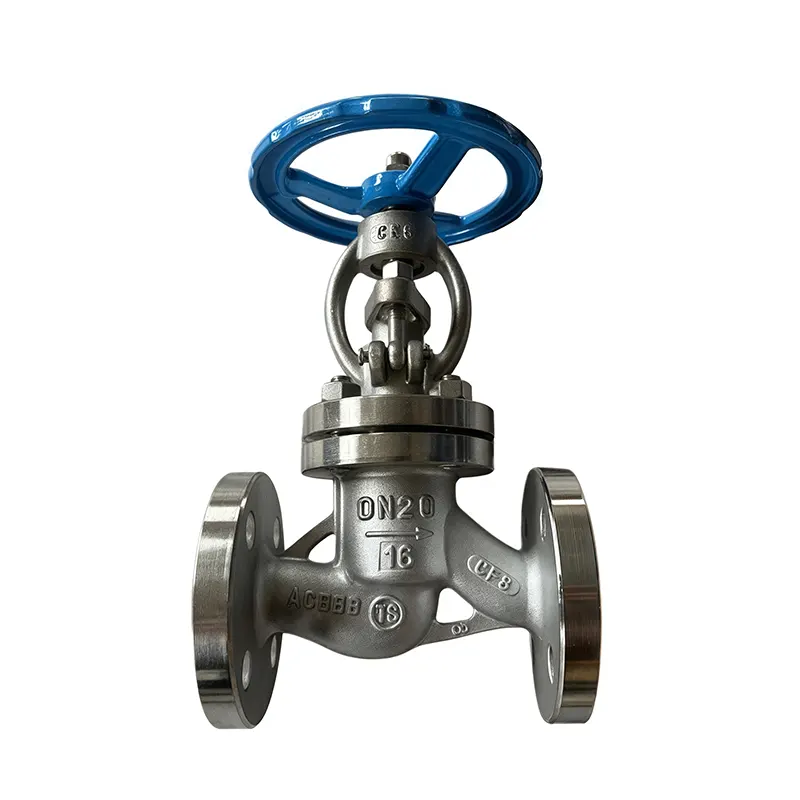

Mis on kõva tihendiga maaklapp?
Kõva tihendiga maaklapp on tööstuslik voolureguleerimisventiil, mis kasutab metall-metalli tihendusstruktuuri, mitte ei tugine peamiselt pehmetele tihendusmaterjalidele. Huadu arendab seda tüüpi ventiili nõudlikesse torujuhtmekeskkondadesse, kus temperatuur, rõhk, hõõrdumine ja korduv töö võivad tavapärastele tihenduskomponentidele märkimisväärset pinget avaldada.
Klapp kasutab tavaliselt maakera tüüpi korpust ja liigutatavat ketast, mis liigub istme poole või sellest eemale. See liikumine võimaldab klapil täita kahte olulist funktsiooni: torujuhtme voolu sulgemine ja voolukiiruse reguleerimine. Võrreldes lihtsa isolatsiooniklapiga tagab maakera konfiguratsioon parema kontrolli vedeliku liikumise üle.
Nõudlike teenuste jaoks võib tihenduspinnad katta Stellite'i või muu sobiva kulumiskindla materjaliga. See konstruktsioon aitab vähendada hõõrdumisest, erosioonist ja kõrgel temperatuuril töötamisest põhjustatud lagunemist.
Vastavalt toote spetsifikatsioonidele saab Huadu Hard Seal Globe Valve'i konfigureerida süsinikterasest või roostevabast terasest konstruktsiooniga, mitme rõhuklassi ja mitme töömeetodiga, muutes selle kohandatavaks erinevate tööstusprojektidega.
Kuidas kõva tihendiga maaklapp töötab?
Tööpõhimõte on lihtne, kuid väga tõhus. Kui klapp avatakse, liigub ketas pesast eemale, luues voolukanali. Kui käsiratas, ajam või töömehhanism liigutab varre vastassuunas, läheneb ketas istmele ja piirab järk-järgult voolu.
Ketta ja pesa vaheline metall-metalli kontakt loob esmase tihendusliidese. Õigesti projekteeritud ja valmistatud kõvakattega pinnad võivad nõudliku hoolduse ajal tagada tugeva kulumis- ja erosioonikindluse.
Tüüpiline tööjärjestus sisaldab järgmist:
- Operaator pöörab käsiratast või aktiveerib valitud täiturmehhanismi.
- Vars kannab tööjõu üle klapikettale.
- Voolu läbipääsu juhtimiseks liigub ketas istme suhtes.
- Kui ketas istmeni jõuab, lülituvad metallist tihenduspinnad välja.
- Uuesti avamisel liigub ketas pesast eemale, et taastada torujuhtme vool.
See juhitav lineaarne liikumine on üks põhjus, miks keraklappe valitakse sageli, kui on vaja nii isolatsiooni kui ka drosselvõimet.
Mis on põhifunktsioonid?
Kvaliteetne Hard Seal Globe Valve tuleks valida vastavalt tegelikele töötingimustele, mitte lihtsalt selle nimisuurusele. Mitmed disainiomadused mõjutavad otseselt töökindlust ja kasutusiga.
1. Metall-metalli kõva tihendamine
Kõva tihenduskonstruktsioon on mõeldud nõudlikesse töökeskkondadesse. Kõvakattega tihenduspinnad võivad pakkuda paremat vastupidavust kulumisele, erosioonile ja temperatuurist tingitud lagunemisele kui paljud tavalised pehmed tihendusmaterjalid.
2. Kõrgtemperatuuriline võime
Huadu loetleb viidatud konfiguratsiooni temperatuurivahemiku ligikaudu -29 °C kuni 425 °C. See muudab ventiili sobivaks paljude tööstusteenuste jaoks, mis hõlmavad kuuma vett, auru, protsessivedelikke ja muid kõrgendatud temperatuuriga aineid.
3. Mitu rõhuklassi
Toode on saadaval erinevates rõhuklassides, sealhulgas klass 150, 300, 600, 900 ja 1500. See annab projektiinseneridele suurema paindlikkuse klapi vastavusse viimisel torujuhtme rõhunõuetega.
4. Paindlik käivitamine
Olenevalt projektist saab toimimist konfigureerida käsiratta, käigumehhanismi, elektrilise ajamiga, pneumaatilise ajamiga või hüdraulilise ajamiga.
5. Korrosioonikindlate materjalide valikud
Roostevabast terasest konfiguratsioonid sobivad rakendusteks, kus korrosioonikindlus on oluline. Süsinikterasest versioonid võivad pakkuda säästlikku lahendust ühilduva tööstusliku meedia jaoks.
Milliseid tehnilisi näitajaid peaksid ostjad arvestama?
Tööstushangete puhul tuleks tehnilisi kirjeldusi koos üle vaadata, mitte eraldi hinnata. Järgmine tabel võtab kokku viidatud Huadu konfiguratsiooniga seotud peamised parameetrid.
| Parameeter | Spetsifikatsioon |
|---|---|
| Toote tüüp | Kõva tihendiga maaklapp |
| Disaini standard | API 6D / ASME B16.34 |
| Nominaalsuurus | 1/2" kuni 48" |
| Surve klass | Klass 150 / 300 / 600 / 900 / 1500 |
| Korpuse materjal | A351 CF8M ja muud materjalivalikud vastavalt konfiguratsioonile |
| Istme materjal | Kõvakattega stelliit / PTFE / RPTFE / grafiit |
| Varre materjal | A182 F316 / A182 F316L / 13Cr |
| Lõpetage ühendused | Äärikuga / keermestatud / keevitatud (BW/SW) |
| Temperatuurivahemik | -29°C kuni 425°C |
| Operatsioon | Käsiratas / Hammasratas / Elektriline / Pneumaatiline / Hüdraulika |
| Testimine | API 598 / Hüdrostaatilise kesta ja istme test |
Märkus.Tegelikud spetsifikatsioonid tuleks alati enne ostmist kinnitada projekti andmelehe, kohaldatavate standardite, keskmise omaduste, rõhu-temperatuuri reitingu ja tootja tehnilise dokumentatsiooni alusel.
Kõva tihend vs. pehme tihendiga maaklapp: mis vahe on?
Tihendusmeetod on keraventiili valimisel üks olulisemaid tegureid. Kõva ja pehme tihendi konstruktsioonid on mõeldud erinevatesse töökeskkondadesse.
| Võrdlus | Kõva tihendiga maaklapp | Pehme tihendiga maaklapp |
|---|---|---|
| Tihendamise põhimõte | Metall-metalli tihendus | Pehme tihendusmaterjal |
| Temperatuuritaluvus | Suurepärane nõudlikuks kõrge temperatuuriga teeninduseks | Sõltub tugevalt tihendusmaterjalist |
| Kulumiskindlus | Kõrge sobiva kõvakattega | Üldiselt tundlikum mehaanilise kulumise suhtes |
| Abrasiivne kandja | Sobib rohkem nõudlike teenuste jaoks | Võib olla piiranguid |
| Tüüpilised rakendused | Aur, võimsus, naftakeemia, metallurgia | Puhtad ja suhteliselt mõõdukad teenused |
Praktikas võib pehme tihendamine olla kasulik, kui töötingimused on mõõdukad ja on vaja erakordselt tihedat tihendamist. Kõva tihendamine muutub atraktiivsemaks, kui torujuhtmes on kõrge temperatuur, kõrge rõhk, abrasiivsed osakesed või korduvad tööstuslikud tööd.
Kus kasutatakse kõva tihendiga klapid?
Võime taluda nõudlikke tingimusi muudab Hard Seal Globe Valve tehnoloogia sobivaks paljude tööstussüsteemide jaoks.
- Naftakeemiatehased:Kasutatakse protsessivedelike, süsivesinike ja kõrgtemperatuursete ainete juhtimiseks.
- Elektritootmine:Sobib auru- ja muude kõrge temperatuuriga protsessiliinide jaoks.
- Metallurgia:Kasulik, kui kõrge temperatuur ja abrasiivsed töötingimused põhjustavad klapi täiendavat kulumist.
- Nafta ja gaas:Kohaldatav tööstuslike vedelikuisolatsiooni- ja voolujuhtimissüsteemide puhul, kui valitud rõhu- ja materjalihinnangud on sobivad.
- Veetöötlus:Saab integreerida tööstuslikesse vee- ja protsessivedelike torustikesse.
- Üldine tööstuslik töötlemine:Sobib vee, õli, gaasi, auru ja ühilduvate tööstuslike vedelike jaoks.
Õige klapp tuleb alati sobitada tegeliku keskkonna, temperatuuri, rõhu, voolukiiruse, korrosiooniomaduste ja paigaldusnõuetega.
Kuidas valida õige klapp?
Tööstusliku ventiili valimine ainult toru läbimõõdu järgi võib põhjustada jõudlusprobleeme. Hankemeeskonnad ja insenerid peaksid hindama kogu tegevuskeskkonda.
Kaaluge järgmisi tegureid:
- Keskmine:Tehke kindlaks, kas torujuhe kannab vett, auru, õli, gaasi, kemikaale või abrasiivseid vedelikke.
- Töötemperatuur:Kinnitage nii normaalne kui ka maksimaalne temperatuur.
- Töörõhk:Valige rõhuklass, mis vastab tegelikele projekteerimisnõuetele.
- Nominaalsuurus:Sobitage klapi suurus torujuhtme ja nõutavate vooluomadustega.
- Korpuse materjal:Võtke arvesse korrosiooni, temperatuuri, rõhu ja mehaanilisi nõudeid.
- Istme ja ketta materjal:Valige kõvakatte või muud tihendusmaterjalid vastavalt teenindustingimustele.
- Lõpeta ühendus:Kontrollige ääriku, keermestatud, põkk- või pesa-keevisõmbluse nõudeid.
- Käivitamine:Tehke kindlaks, kas on vaja käsitsi või automaatset käitamist.
- Testimine ja standardid:Enne tellimist kinnitage kohaldatavad projekteerimis- ja kontrollinõuded.
Kvalifitseeritud klapitootja saab aidata inseneridel neid muutujaid hinnata ja valida sobiva konfiguratsiooni, selle asemel, et käsitleda ventiili standardse valmiskomponendina.

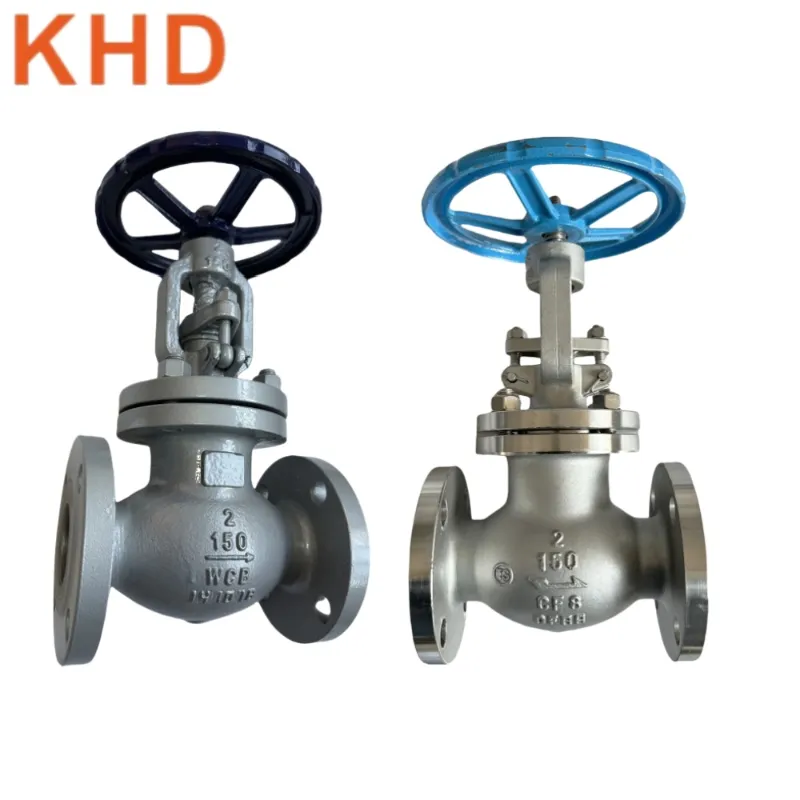

Miks pidada Huadut klapitootjaks?
Tööstuslike ostjate jaoks on tarnija suutlikkus sama oluline kui toote spetsifikatsioonid. Huadu Valve Group integreerib ventiilide projekteerimise, valamise, CNC-töötluse, montaaži-, testimis- ja tarneteenused tööstuslike ventiilide rakenduste jaoks.
Avaldatud ettevõtteteabe kohaselt on Huadul rohkem kui 11-aastane tootmiskogemus, tootmisüksus, mis katab ligikaudu 25 333 ruutmeetrit, aastane tootmisvõimsus ületab 30 000 ühikut ja teatatud valmistoote kvalifitseeritud määr on 99,8%.
Selle tootmisvõimaluste hulka kuuluvad:
- CNC täppistöötlus
- Klapi valamine ja kokkupanek
- Hüdrostaatiline ja pneumaatiline testimine
- Kõrge temperatuuri ja madala temperatuuriga ventiilide tootmine
- Kohandatud klapilahendused
- OEM ja ODM tootmine
Huadu märgib ka, et tema klapitooteid tarnitakse rahvusvahelistele turgudele ja neid kasutatakse nafta, nafta rafineerimise, maagaasi, keemilise töötlemise, elektritootmise, veepuhastuse, metallurgia, kaevandamise ja muudes tööstusharudes.
Ostjatele, kes otsivad aKõva tihendiga maaklapp, tootmisvõimsuse, materjalide jälgitavuse, survetestide, kohaldatavate standardite ja tehnilise toe hindamine võib aidata vähendada hankeriske ja parandada pikaajalist töökindlust.
Korduma kippuvad küsimused
Mis on kõva tihendiga maaklapi peamine eelis?
Peamine eelis on selle metall-metalli tihendusstruktuur, mis tagab tugeva vastupidavuse kõrgele temperatuurile, rõhule, kulumisele ja erosioonile, kui klapp on rakenduseks õigesti konstrueeritud.
Kas Hard Seal Globe Valve'i saab auru jaoks kasutada?
Jah. Nõuetekohaselt määratletud kõvastihendatud keraventiilid sobivad tavaliselt tööstuslikeks aururakendusteks, kuna nende metallist tihenduspinnad peavad vastu nõudlikele temperatuuritingimustele. Rõhu-temperatuuri väärtust tuleb kontrollida iga konkreetse konfiguratsiooni puhul.
Millised materjalid on Hard Seal Globe ventiilide jaoks saadaval?
Materjalivalikud sõltuvad mudelist ja rakendusest. Huadu loetleb süsinikterasest ja roostevabast terasest lahendused, mille komponendid nagu A182 F316, A182 F316L, 13Cr ja CF8M on saadaval viidatud konfiguratsioonis.
Millised rõhuklassid on saadaval?
Viidatud Huadu toodet pakutakse klasside 150, 300, 600, 900 ja 1500 konfiguratsioonides. Ostjad peaksid valima rõhuklassi vastavalt torujuhtme projekteeritud rõhule ja kehtivatele standarditele.
Kas ventiili saab automatiseerida?
Jah. Lisaks käsirattaga töötamisele on saadaval olevad töömeetodid olenevalt nõutavast konfiguratsioonist käigukast, elektriline, pneumaatiline ja hüdrauliline ajam.
Millised standardid on selle ventiiliga seotud?
Viidatud toote spetsifikatsioonid hõlmavad API 6D ja ASME B16.34 disaini jaoks, ASME B16.10 näost näkku mõõtude jaoks, ASME B16.5 ja ASME B16.47 äärikustandardeid ning API 598 testimiseks.
Järeldus
Kõva tihendiga maaklapp võib olla tõhus lahendus tööstuslikuks vooluhulga reguleerimiseks, kus tavapärased pehmed tihendusmaterjalid ei pruugi tagada vajalikku vastupidavust. Selle metall-metalli tihendusstruktuur, kõvakattega pinnad, laiad surveklassi valikud ja ühilduvus nõudlike kandjatega muudavad selle eriti väärtuslikuks elektritootmises, naftakeemiatööstuses, metallurgia-, nafta- ja gaasi-, veepuhastus- ja üldistes tööstusrakendustes.
Hankemeeskondade jaoks sõltub parim valik rohkemast kui klapi suurusest. Enne ostmist tuleks hinnata keskkonda, temperatuuri, rõhku, materjalide ühilduvust, tihendi konfiguratsiooni, ühenduse tüüpi, käitamist, standardeid ja katsetamisnõudeid. Kui hankite usaldusväärset tööstuslikku klapilahendust või vajate abi oma torujuhtme projekti jaoks sobiva kõva tihendiga maaklapi valimisel,võtke meiega ühendustet arutada Huadu meeskonnaga oma tehnilisi nõudeid, kohandamisvõimalusi ja rakendustingimusi.
