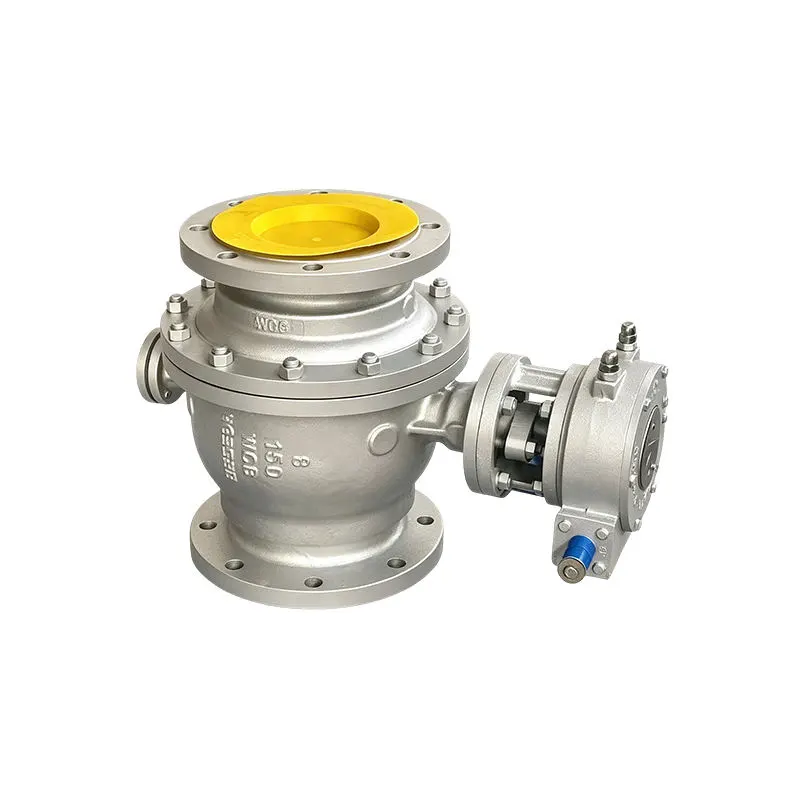

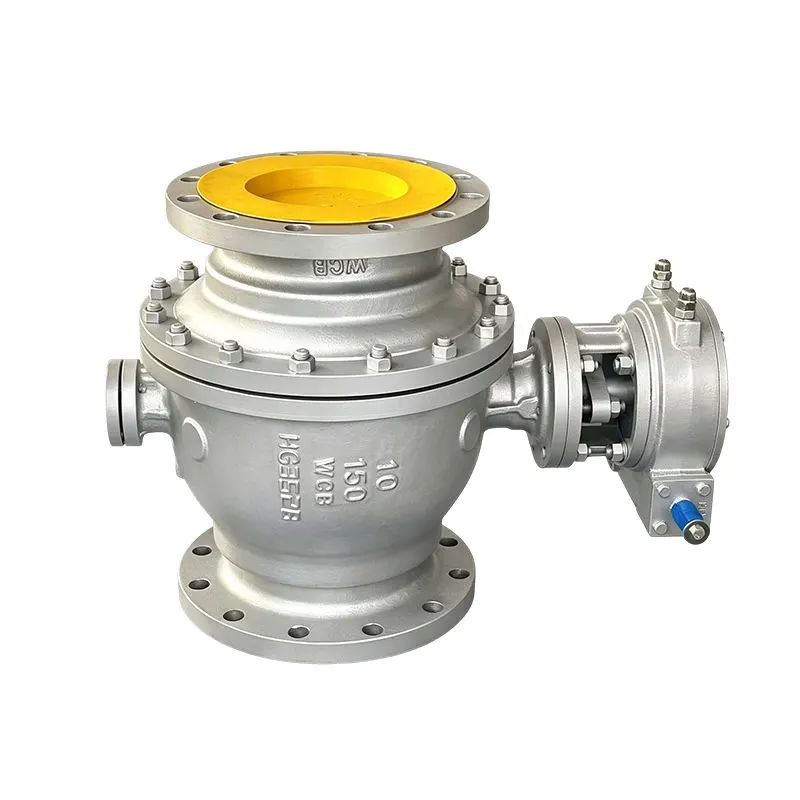

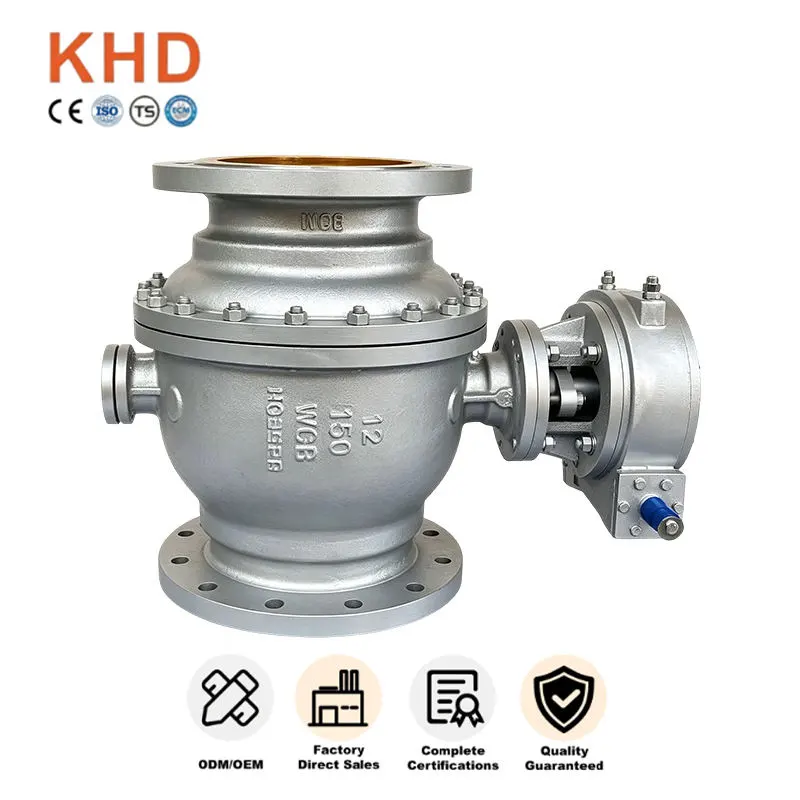

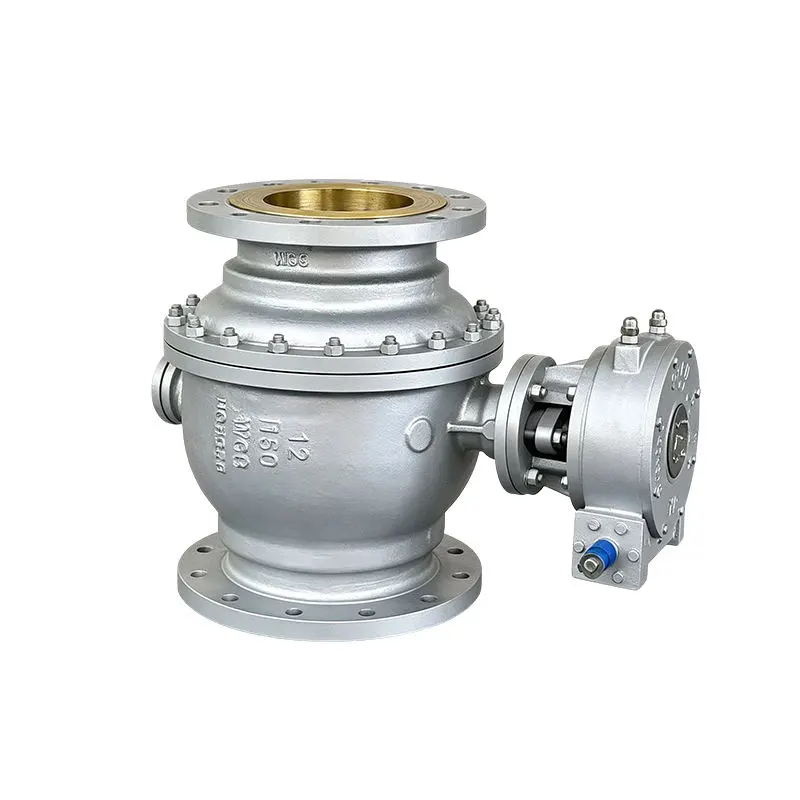

WCB süsinikterasest fikseeritud kuulkraan

WCB süsinikterasest fikseeritud kuulventiil on raskeveokitega tööstuslik ventiil, mis on ehitatud torujuhtme isoleerimiseks ja voolu juhtimiseks ning mida toodab Huadu Valve Group. Sellel on fikseeritud kuuliga konstruktsioon ja A216 WCB süsinikterasest materjal, mis sobib hästi kõrge rõhuga torujuhtme töötingimusteks.

See tööstuslik ventiil toimib usaldusväärselt pideva kõrgsurve ja pika töötsükli korral, mis on laialdaselt valitud projektide jaoks, kus tihendusohutus ja pikk kasutusiga on põhinõuded.

Tooraine ja konstruktsiooni eelised

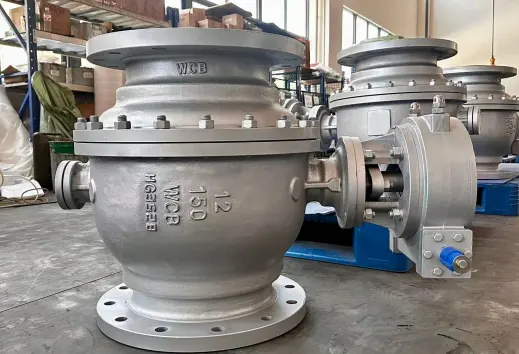

Premium A216 WCB süsinikterasest korpus

WCB süsinikterasest fikseeritud kuulventiil on valatud A216 WCB süsinikterasest, mis toob kaasa järgmised eelised:

-Kõrge mehaaniline tugevus ja suurepärane löögikindlus

- Hea temperatuuriga kohanemisvõime rõhutõusu ja veehaamri vastu

- Piisav seinapaksus kõrgsurveklassi teenuse jaoks

-Jäik valukontroll sise- ja pinnadefektide kõrvaldamiseks

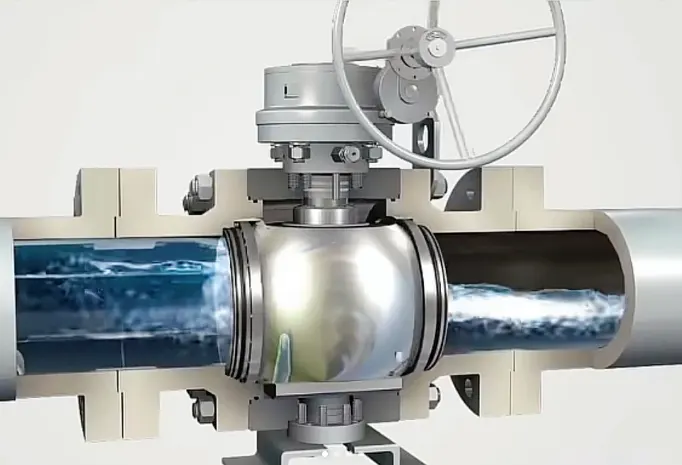

Punnile paigaldatud fikseeritud kuulstruktuur

Erinevalt tavalistest ujuvatest kuulventiilidest kannab meie trumliga fikseeritud kuuliga konstruktsioon enamuse torujuhtme survekoormusest ülemisele ja alumisele tugivõllile. Kuul jääb oma asendisse lukustatuks, nii et klapipesad kannavad ainult minimaalset kontaktjõudu. See vähendab oluliselt istme hõõrdumist isegi sagedaste avamis-sulgemistsüklite korral püsiva kõrge rõhu all. Stabiilne kahesuunaline tihend hoiab ära lekke sõltumata rõhu suunast, parandades süsteemi ohutust kriitiliste protsessiahelate puhul.

Optimeeritud tihendus ja ohutuskonstruktsioon

Selle WCB süsinikterasest fikseeritud kuulventiili jaoks on varustatud vedruga ujuv istmekomplekt. Sisseehitatud vedrud kompenseerivad väiksemat kulumist pärast tuhandeid toiminguid, et säilitada tihe väljalülitusjõudlus. Väljapuhumisvastane vars on standardne ohutusfunktsioon äkiliste rõhutõusude vastu. Mitmekihiline grafiitpakend vähendab varrevahede ümber lenduvaid heitmeid. Kõik tihenduskomponendid on tavaliste varuosade asemel spetsiaalselt sobitatud kõrgsurve ja keskmise temperatuuriga töökeskkonna jaoks.

Peamised atribuudid

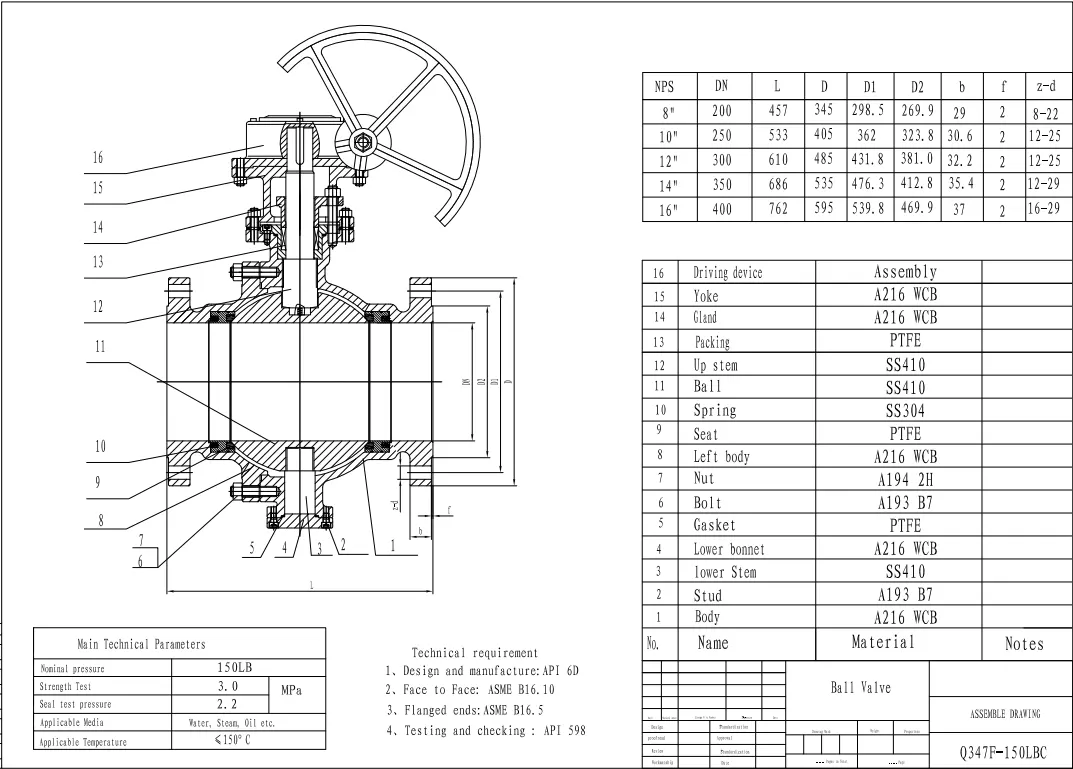

Tehnilised andmed

Standardsed parameetrid

Suurus: DN50-DN1200

Surve reiting: klass 150-klass 2500

Materjal: A216 WCB süsinikteras

Struktuur: trunnile kinnitatud fikseeritud kuulkraan

Temperatuurivahemik: -29 ℃ ~ 425 ℃

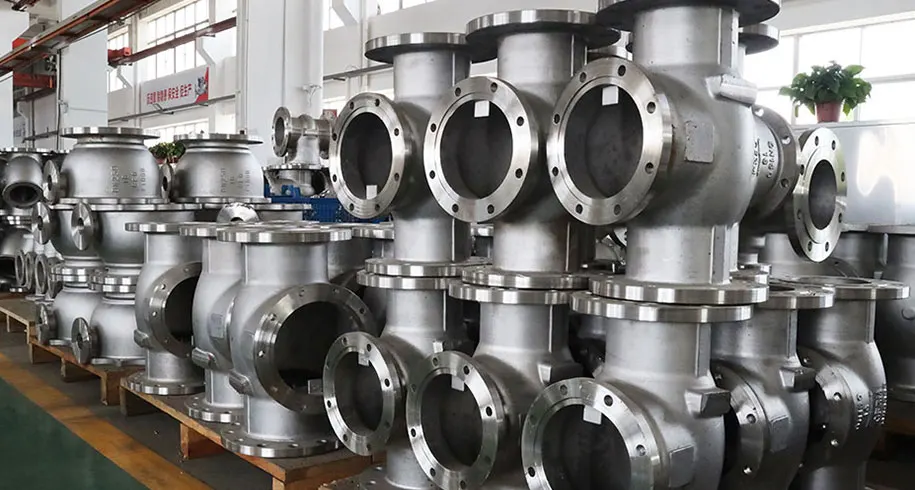

Tootmisprotsess

WCB süsinikterasest fikseeritud kuulventiil läbib:

- Kvalifitseeritud A216 WCB valandite tootmine

- Materjali stabiilse omaduse kuumtöötlus

- CNC täppistöötlus pindade tihendamiseks

- Kokkupanek sobivate tihendite ja täiturmehhanismide komponentidega

Jõudlusomadused

- Vähekuluv rattakonstruktsioon sagedase jalgrattasõidu jaoks

- Usaldusväärne kahesuunaline tihe sulgemine

- Madal istme rikke määr pideva kõrge torujuhtme rõhu all

- Ühildub mitme ajamiga: manuaalkäigukast, pneumaatiline, elektriline

- Mõeldud täielikult avatud / täielikult suletud isolatsiooniteenuse jaoks

Kasutusalad

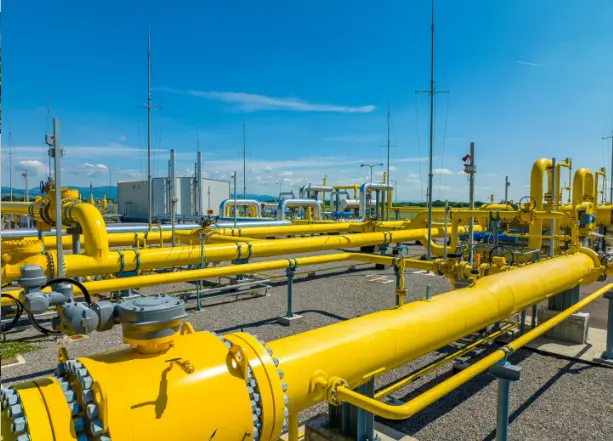

Nafta- ja gaasitööstus

WCB süsinikterasest fikseeritud kuulventiili kasutatakse laialdaselt:

- Maagaasi ülekande peatorustikud

- Naftarafineerimistehase protsessiliinid

- Toornafta ülekanderajatised

- Gaasikogumisjaama torustikusüsteemid

Naftakeemiatööstus

- Kõrgsurve naftakeemiaprotsesside ahelad

- Protsessiüksuse peaisolatsioonitorustikud

- Keskmise temperatuuriga mittesöövitavad ja kergelt söövitavad vedelikuahelad

Energeetikatööstus

- Elektrijaama põhiprotsessi torustik

- raskeveokitega tööstusseadmete silmussüsteemid

Üldised tööstusprojektid

- Uue ehitusega EPC-projektide paketid

- Olemasolevad torustike renoveerimis- ja moderniseerimistööd

- Tööstusobjektid, millel on raske juurdepääs hooldusele ja kõrged ohutusnõuded

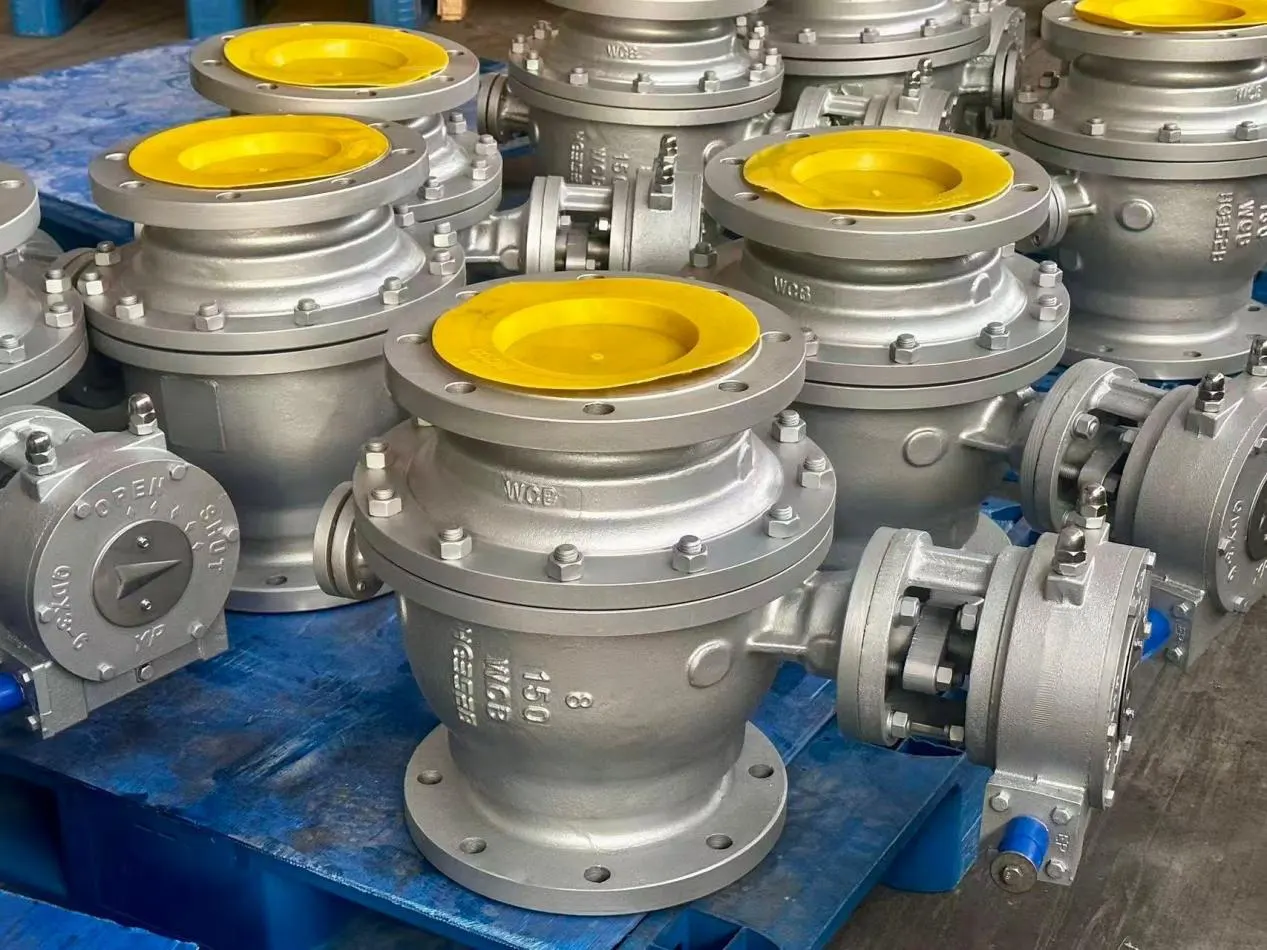

Kvaliteedikontroll ja projektihangete tugi

Sertifitseeritud klapitootjana, kellel on ISO, CE ja API sertifikaadid, läbivad kõik WCB süsinikterasest fikseeritud kuulventiilid enne tarnimist täielikud tehasetestid, sealhulgas hüdrostaatilise kesta testi, pesa tihenduskatse ja mõõtmete kontrolli. Täieliku tüki testimist rakendatakse raskeveokite suurte ventiilide jaoks ilma proovivõtukontrollita. Tooraine kontrollimine, valamise kontroll, montaažijärelevalve ja lõpetatud ventiilide testimine läbivad kogu tootmise töövoo. Pakkumise esitamiseks ja objekti vastuvõtmiseks saab esitada materjali katsesertifikaate ja ülevaatusaruandeid.

Paindlikud konfiguratsioonivalikud on saadaval vastavalt kohapealsetele töötingimustele, hõlmates erinevaid rõhuklasse, tihendusmaterjalide kombinatsioone ja mitut töörežiimi. Paindlik MOQ toetab näidistestimist, väikeste partiide laovarude tarnimist ja suuremahulisi projektide hulgitellimusi. Huadu Valve Groupi WCB fikseeritud kuulventiilid eksporditakse kogu maailmas ja teenivad korduvaid tellimusi ülemaailmsetelt tööstusklientidelt.

Kuidas on istme ja varre tihend ehitatud, et tagada tegelik vastupidavus?

Selle fikseeritud kuulventiili jaoks kasutame vedruga ujuvat istme konstruktsiooni. Sisemised vedrud hoiavad istme surutuna vastu kuulipinda. Kui pärast tuhandeid toiminguid ilmneb väike kulumine, võivad vedrud kompenseerida väikesed vahed, säilitades aja jooksul hea tihendusvõime. Väljapuhumisvastane varre struktuur on standardse turvafunktsioonina sisse ehitatud. Torujuhtme ootamatute rõhutõusude korral takistab see varre väljapuhumist. Mitmekihiline grafiitpakend on varustatud varre tihendamiseks, et peatada varre vahe ümber väikesed lenduvad heitmed. Need tihendusosad ei ole üldised odavad varuosad; need on valitud nii, et need sobiksid kõrge rõhu ja keskmise temperatuuriga töötingimustega.
