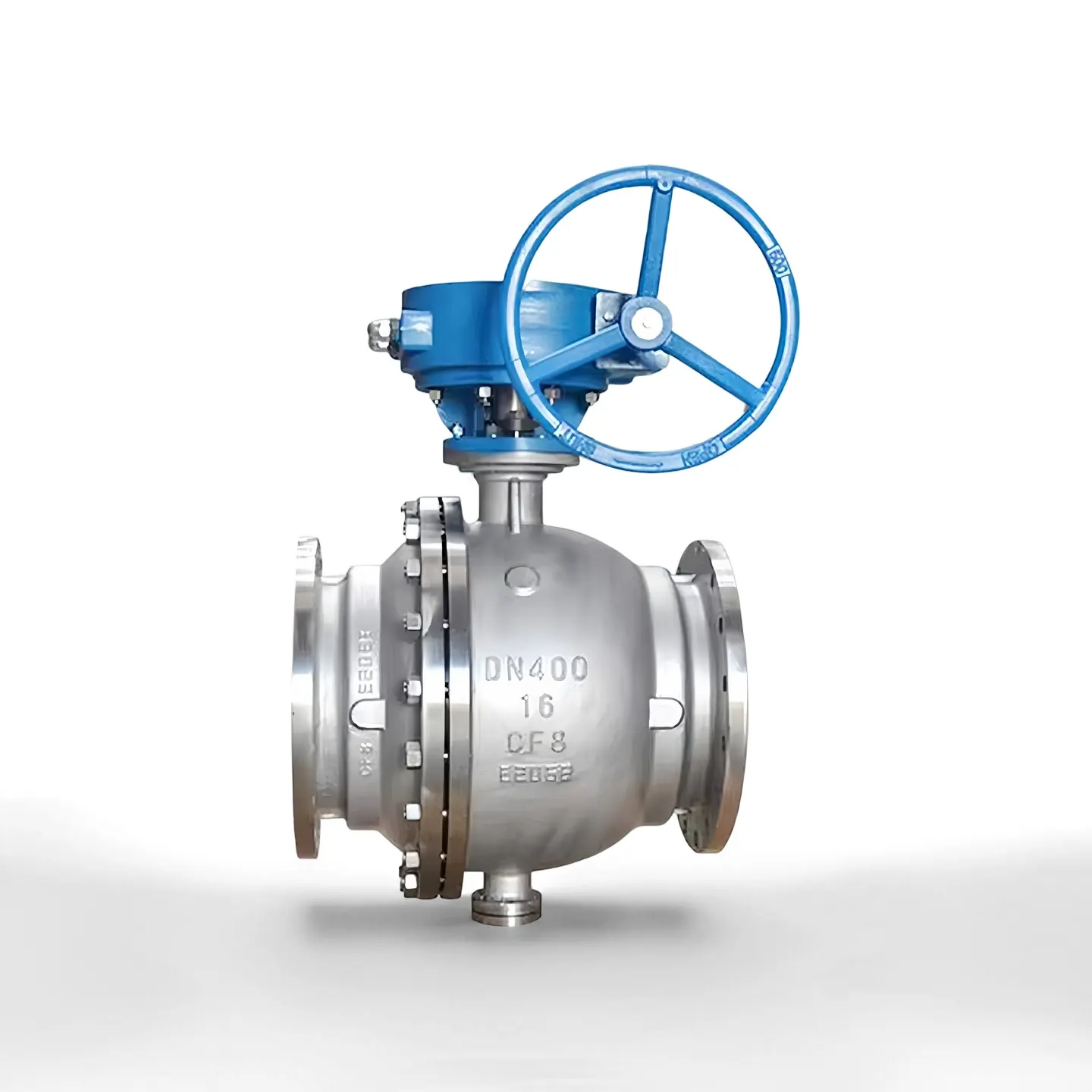

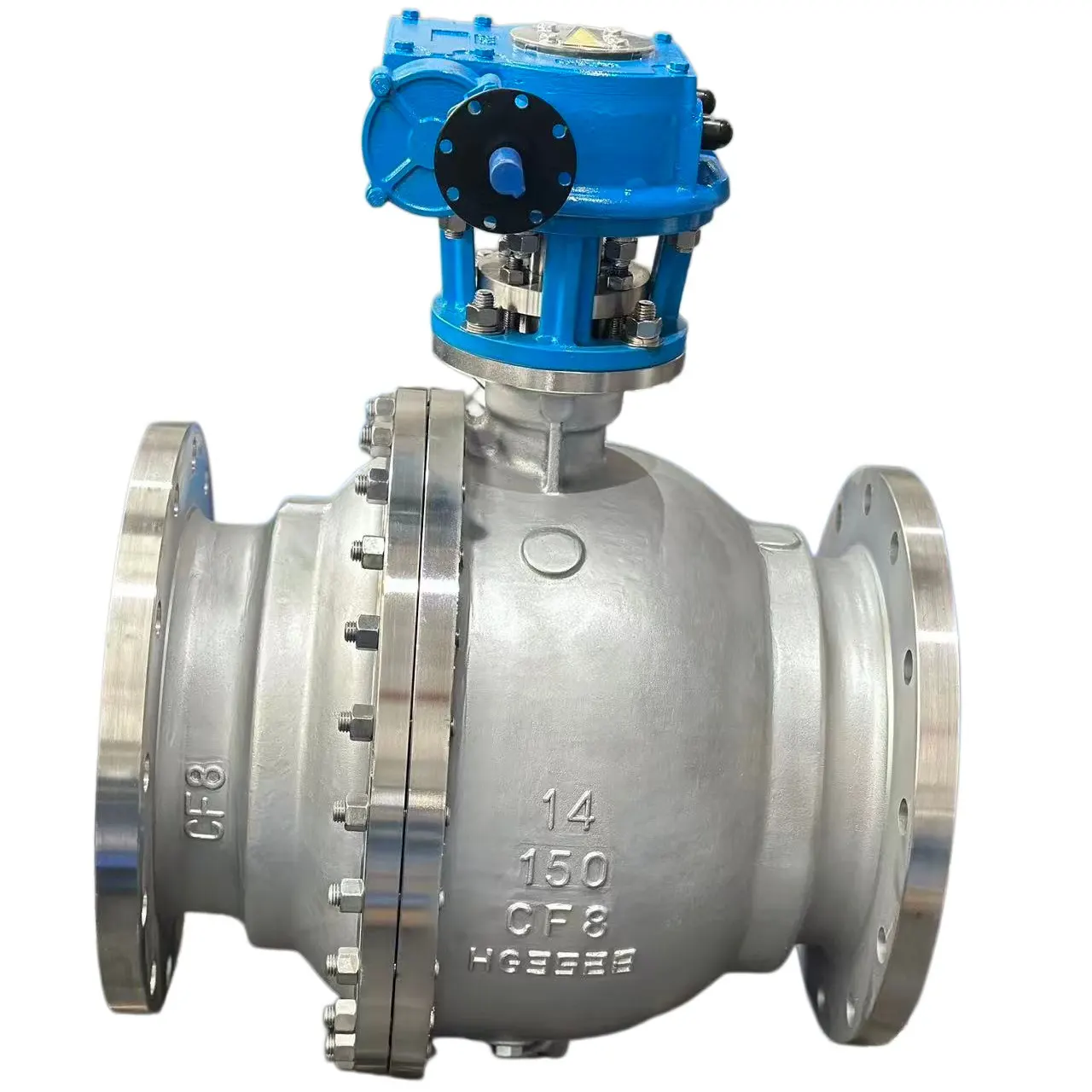

Roostevabast terasest fikseeritud kuulkraan Sepistatud äärikuga kuulkraan

Toote omadused

- Trunnioni külge kinnitatud fikseeritud kuulkonstruktsioon, sobib suure avaga ja kõrge rõhuga töötingimustesse.

- Tiheda materjaliga sepistatud klapi korpus, kõrge mehaaniline tugevus ja hea korrosioonivastane toime.

- Täielik pordi disain, väike voolutakistus, suur vooluvõimsus, mugav torujuhtme puhastamiseks.

- Vedruga ujuv iste tagab kahesuunalise tiheda sulgemise ja madala lekkemäära.

- Väljapuhumisvastane varre disain, sisseehitatud antistaatiline ja tuleohutu struktuur, mis vastab API 607-le.

- Iseseisev iste ebanormaalse õõnsuse ülerõhu jaoks, et parandada tööohutust.

- Madal töömoment, toetab sagedasi avamise-sulgemise tsükleid pikaajaliseks stabiilseks teeninduseks.

Peamised atribuudid

Toote struktuur

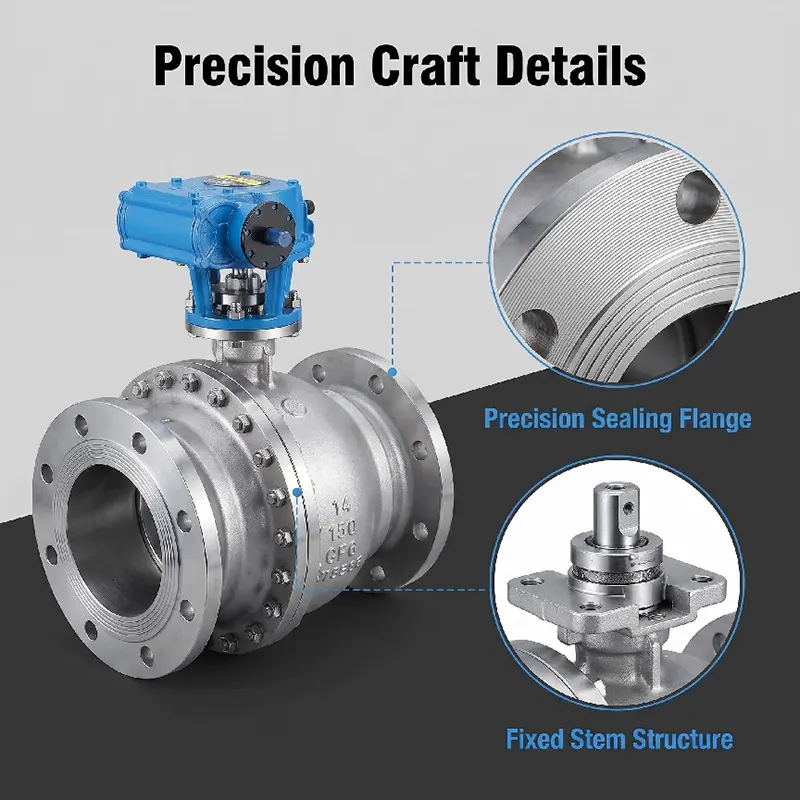

See on roostevabast terasest fikseeritud kuulkraaniga sepistatud äärikuga kuulkraan. Palli toetavad ülemised ja alumised veovõllid, selle asemel, et istmejõuga hõljuda. Peamised komponendid on sepistatud klapi korpus, kapott, fikseeritud kuul, ülemine ja alumine käiguvõll, vedruga eelkoormatud ujuvad istmed, väljapuhumisvastane vars, äärikühenduse otsad ja ISO 5211 ülemine kinnituspadi täiturmehhanismidele. Soovi korral saab pakkuda topeltblokeeringu ja tühjendamise funktsiooni. Ääriku esikülje valikud: RF, RTJ.

- Klapi korpus / kapott: sepistatud roostevaba teras A182 F304 / A182 F316L

- Pall: sepistatud roostevaba teras, kõva kroomitud või Stellite kõvakattega

- Vars: A182 F316 roostevaba teras

- Istme tihend: PTFE / RPTFE pehme tihendi jaoks; Stellite 6 kõvasulam metallist kõva tihendi jaoks

- Tihend ja O-rõngas: FKM, PTFE, kohandatud erinevatele temperatuuridele

- Poldid: B8 / B8M roostevabast terasest poldid

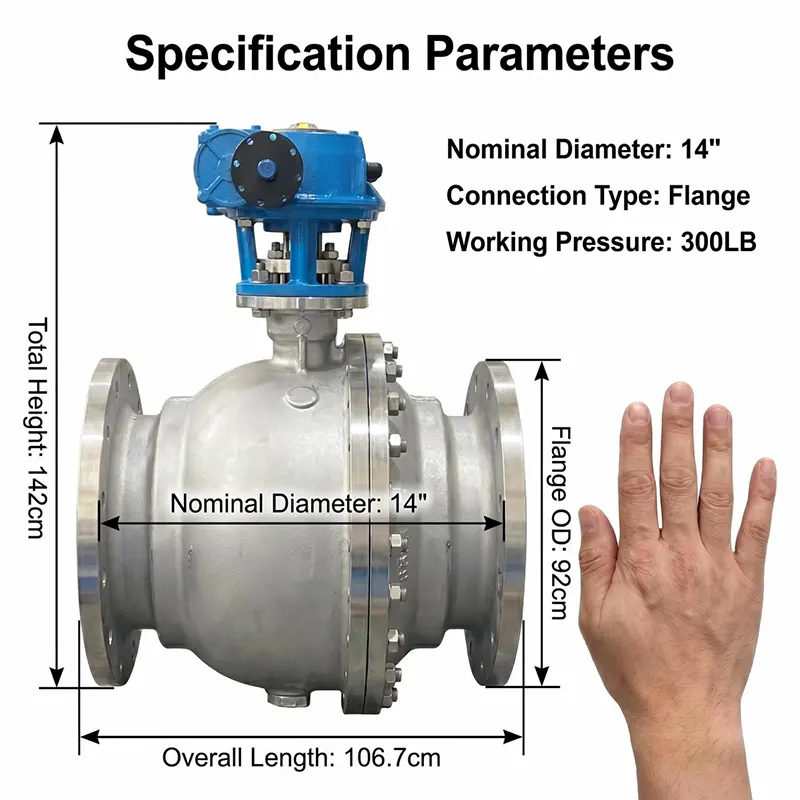

Rõhu ja temperatuuri vahemik

-Rõhuklass: PN16-PN100, klass 150-klass 2500

-Töötemperatuur:

•Pehme tihendiga versioon: -29℃ ~ +200℃

•Metallist kõva tihendiga versioon: -29℃ ~ +425℃

-Testi standard: API 598, kesta test 1,5-kordne nimirõhk; istme test 1,1-kordne nimirõhk

- Suuruste vahemik: DN50-DN600 (NPS2"-NPS24")

Toimingute tüübid

-Manuaal: tiguülekande operaator suure pöördemomendi jaoks

-Pneumaatiline: ühe-/kahetoimeline pneumaatiline ajam, piirlüliti ja solenoidklapiga

-Elektriline: On-off tüüpi või moduleeriv elektriline ajam automaatseks kaugjuhtimiseks

-Hüdrauliline / elektrohüdrauliline ajam on saadaval eritellimusel

Kõik täiturmehhanismid sobivad ISO 5211 paigaldusplatvormiga.

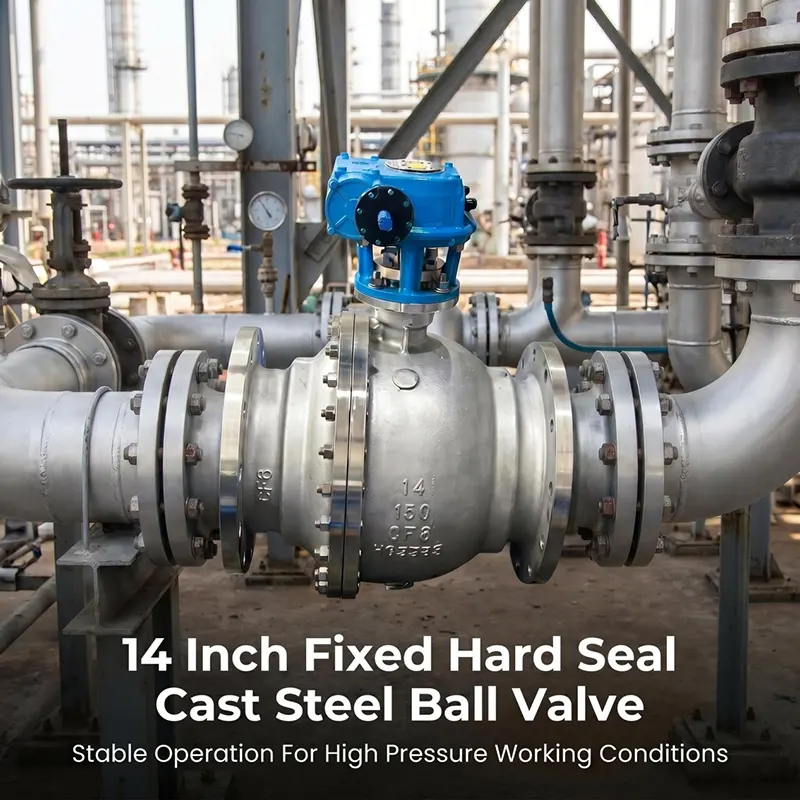

Rakendused

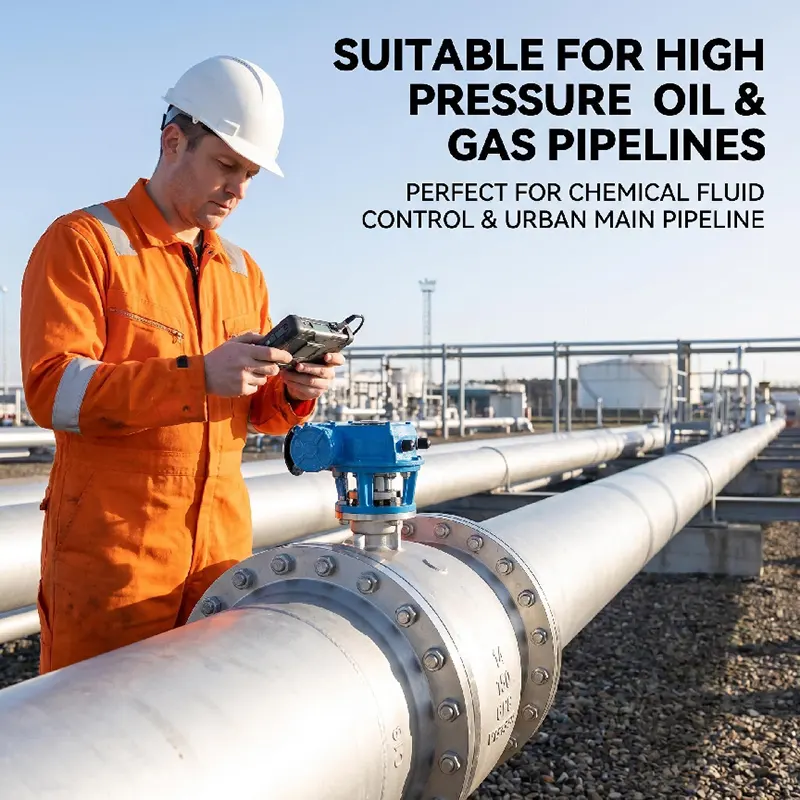

Laialdaselt kasutusele võetud vedela, gaasi ja söövitava keskkonna sisse-välja ja isolatsiooniteenuse jaoks. Peamiselt kasutatakse nafta- ja gaasi pikamaa torujuhtmetes, naftakeemiatehastes, keemilises töötlemises, elektritootmises, veepuhastuses, LNG-s ja muudes raskeveokite tööstusprojektides.

Miks valida meie roostevabast terasest fikseeritud kuulventiiliga sepistatud äärikuga kuulventiil？

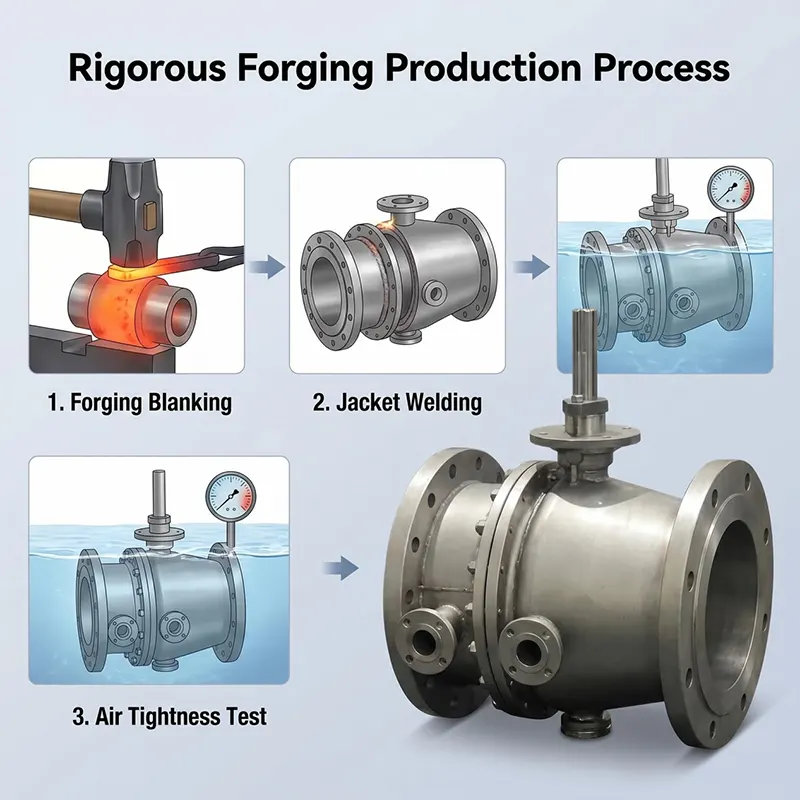

1. Võtke kasutusele täielik sepistamisprotsess, sisemine materjal on kompaktne ilma poorsuse defektideta, sobib kõrge rõhuga raskeveokite torujuhtmele.

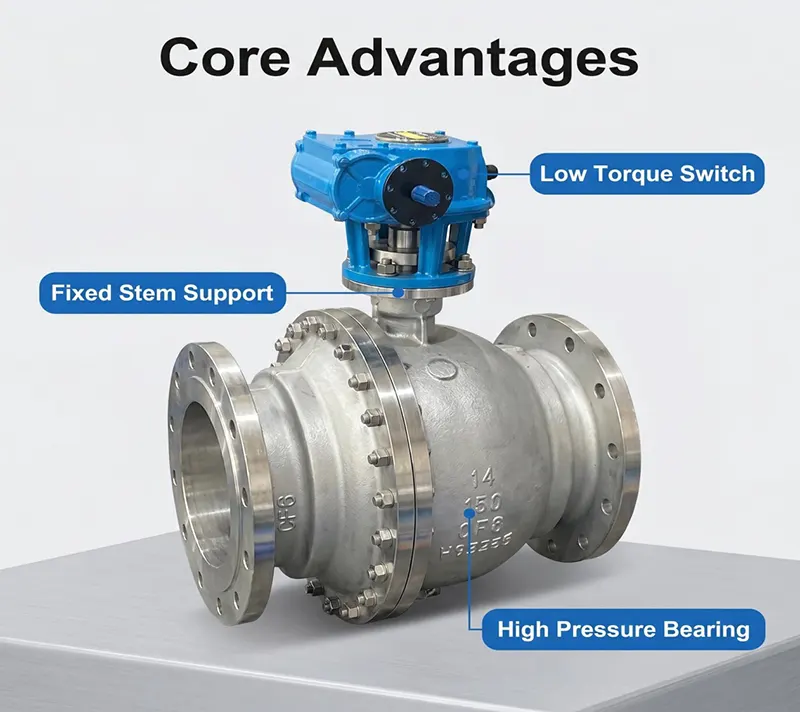

2. Trunnion fikseeritud kuuli disain vähendab oluliselt töömomenti suurte kõrgsurve töötingimuste jaoks.

3. Range materjali sissetulemise kontroll, iga klapp läbib enne tarnimist täieliku hüdrostaatilise ja gaasipesa lekketesti.

4. Toetage pehme tihendiga ja metallist kõva tihendiga kahte versiooni, et need vastaksid erinevatele temperatuuri- ja keskmistele nõudmistele.

5. Pakume teie projektile täielikku tehnilist tuge, jooniste ülevaadet ja müügijärgseid juhiseid.

Ostujuhend

Palun esitage päringu saatmisel allolev teave:

1. Nominaalne suurus ja rõhuklass

2. Töökeskkond, tegelik töötemperatuur

3. Tihendi tüüp: pehme tihend või metallist kõva tihend

4. Töö tüüp (tiguülekanne / pneumaatiline / elektriline jne)

5. Standardne ääriku ja ääriku esiosa tüüp (RF / RTJ)

6. Erinõue: tuleohutu, DBB-funktsioon, korrosioonivastane töötlemine jne.

Meie insener pakub sobiva ettepaneku vastavalt teie töötingimustele.

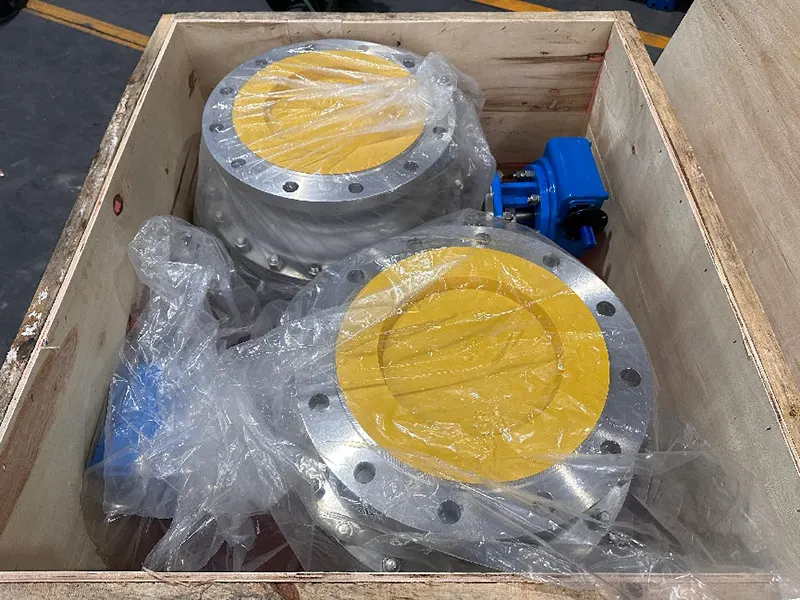

Pakendamine ja saatmine

Iga klapp puhastatakse ja kaitstakse enne pakkimist. Ventiiliavad on suletud plastkorgiga, et hoida sisemine õõnsus puhtana. Ventiilid on pakitud mereveoks sobivatesse täisvineerikastidesse. Toetame EXW, FOB, CIF, DAP ja muid kaubandustingimusi. Kauba saab tarnida määratud sadamasse või lattu.

OEM & ODM

Võtame vastu OEM- ja ODM-tellimusi. Saame kohandada korpuse materjali, tihendi materjali, ääriku standardit, spetsiaalset pikendusvart, spetsiaalset värvimist ja logo märgistust vastavalt kliendi joonisele või tehnilisele nõudele. Paindlik MOQ projektitellimuste jaoks.

Ülevaatus ja testimine

Iga ventiil läbib enne saatmist täieliku kontrolli vastavalt API 598 standardile.

- Tooraine sissetulemise kontroll: materjali keemilise koostise ja mehaaniliste omaduste kontroll, materjali jälgitavuse dokument.

- Korpuse hüdrostaatiline test: 1,5-kordne nimirõhk klapi korpuse ja kapoti jaoks.

- Istme lekkekatse: 1,1-kordne nimirõhk, vesi või lämmastik.

- Visuaalne kontroll, mõõtmete kontroll, värvi- ja pinnaviimistluse kontroll.

- Kliendi soovil on vastuvõetav tunnistajate test kolmanda osapoole instituudis, nagu SGS, BV.

- Saate esitada täieliku komplekti dokumente, sealhulgas MTC materjali testimise sertifikaati, hüdrotesti aruannet, vastavussertifikaati.

Paigaldus- ja hooldusjuhend

- Enne paigaldamist puhastage torustik põhjalikult, et eemaldada keevitusräbu, liiv ja praht, vältida tihenduspinna kahjustamist.

- Paigaldage klapp õiges voolusuunas, pingutage äärikupoldid risti ja ühtlaselt.

- Ärge hoidke ventiili pooleldi avatud asendis pika ladustamise või töötamise ajal.

- Korrapäraseks tööks käivitage perioodiliselt täiskäigu avamise sulgemise tsükkel, et vältida tihendi kleepumist.

- Kontrollige ääriku liigendit, varre tihendit välise lekke suhtes rutiinse objekti ülevaatuse käigus.

- Asendage kulunud tihendiosad kavandatud seiskamise ajal; kasutage oma töökeskkonnale sobivat tihendusmaterjali.

- Kui see on varustatud täiturmehhanismiga, kontrollige regulaarselt täiturmehhanismi pöördemomenti ja piirlüliti olekut.

Müügijärgne teenindus

- Garantiiaeg: 12-kuuline garantii alates tarnekuupäevast tootmisdefektide vastu.

- Pakume tehnilist tuge, sealhulgas jooniste ülevaatamist, parameetrite kinnitamist ja toimimisjuhiseid.

-Meie insenerimeeskond vastab tehnilistele päringutele 24 töötunni jooksul.

-Varuosad (istmed, tihendid, varre tihend) on saadaval järeltellimiseks.

-Suuremahuliste projektitellimuste puhul saab korraldada kohapealset tehnilist konsultatsiooni.

Märkus: Garantii EI kata kahjustusi, mis on põhjustatud valest paigaldusest, valest kasutamisest või ebaõigest keskkonnaseisundist.

Seotud soovitatavad tooted

-Ujuv kuulkraan (2-osaline / 3-osaline roostevabast terasest kuulkraan)

- WCB süsinikterasest fikseeritud käiguga kuulventiil

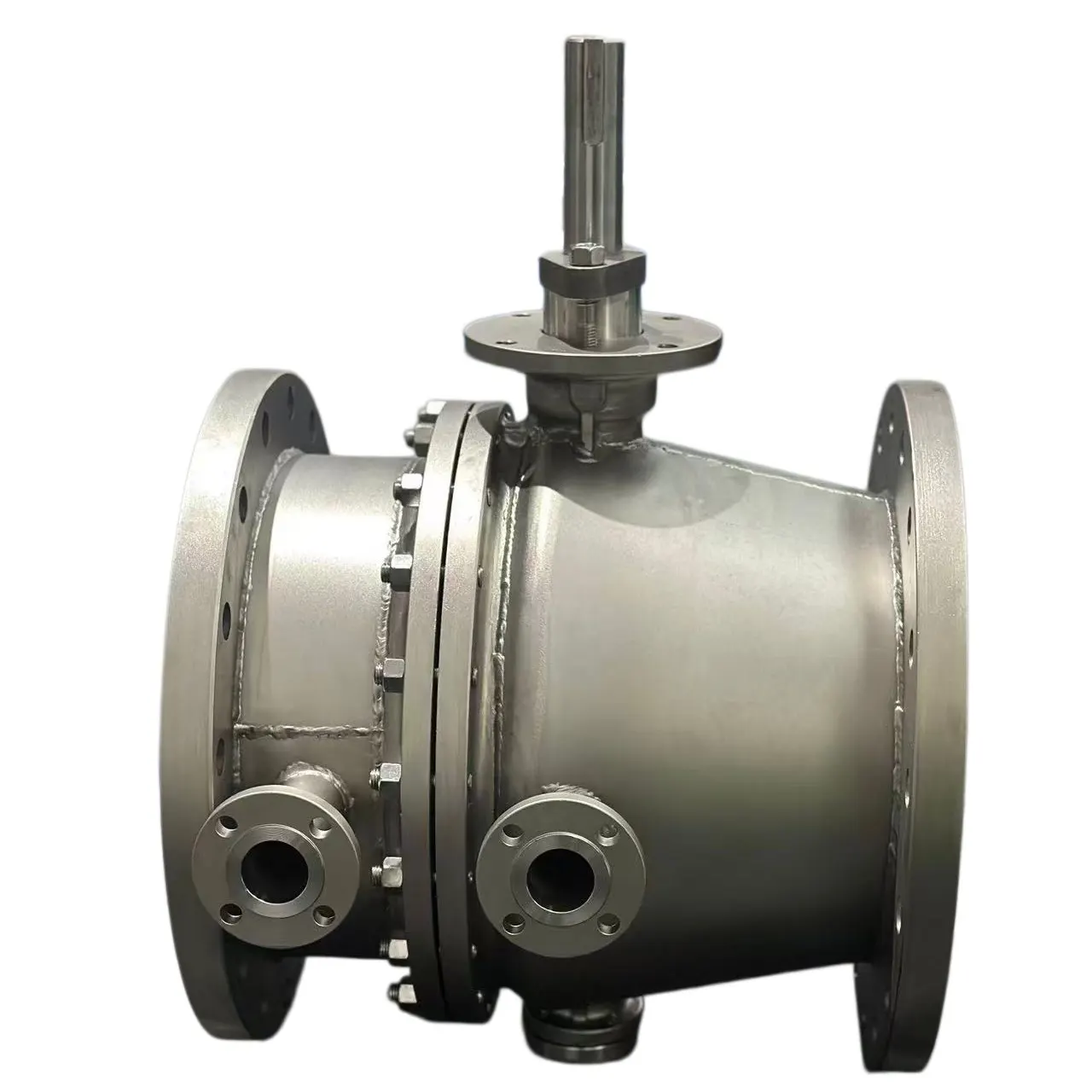

- Jakiga isoleeritud fikseeritud kuulkraan kõrge viskoossusega keskkonnale

- Kuulkraan koos pneumaatilise / elektrilise täiturmehhanismi komplektiga

- Metallist kõva tihendiga fikseeritud kuulventiil kõrgel temperatuuril

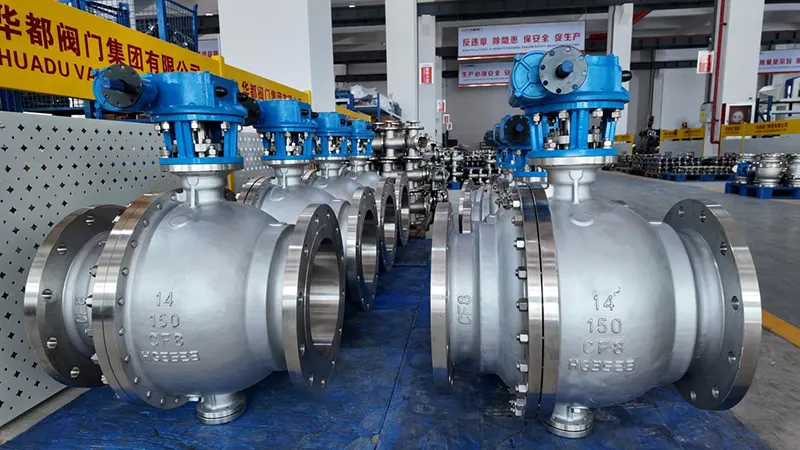

Meie tehase tugevus

Huadu Valve Group asub Hiinas Wenzhous ja on spetsialiseerunud tööstuslike ventiilide projekteerimisele, sepistamisele, töötlemisele ja kokkupanekule. Meil on täielikud tootmisliinid, sealhulgas sepistamistöökoda, CNC-töötlustöökoda, montaažitöökoda ja sõltumatu katselabor. Kõik kriitilised tootmisprotsessid viiakse läbi majas, mitte täielikult allhanke korras. Meil on rikkalik kogemus välismaiste naftagaasi-, naftakeemia- ja veevarustusprojektide tellimuste osas. Meie tooteid eksporditakse Kagu-Aasiasse, Lähis-Idasse, Euroopasse ja teistesse piirkondadesse.

Helistage päringu saamiseks

Palun saatke meile oma üksikasjalikud töötingimuste nõuded, sealhulgas suurus, rõhk, keskkond, temperatuur, töötüüp ja erinõuded. Meie tehniline meeskond hindab ja koostab teile peagi ametliku hinnapakkumise. Tere tulemast näidistellimuse ja suure projekti koostöö.
