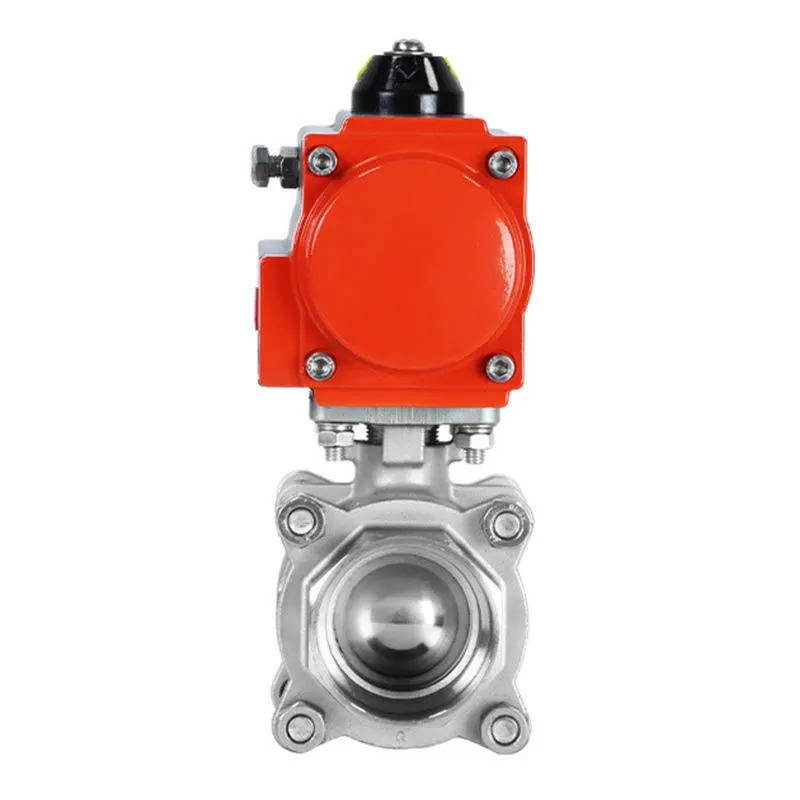

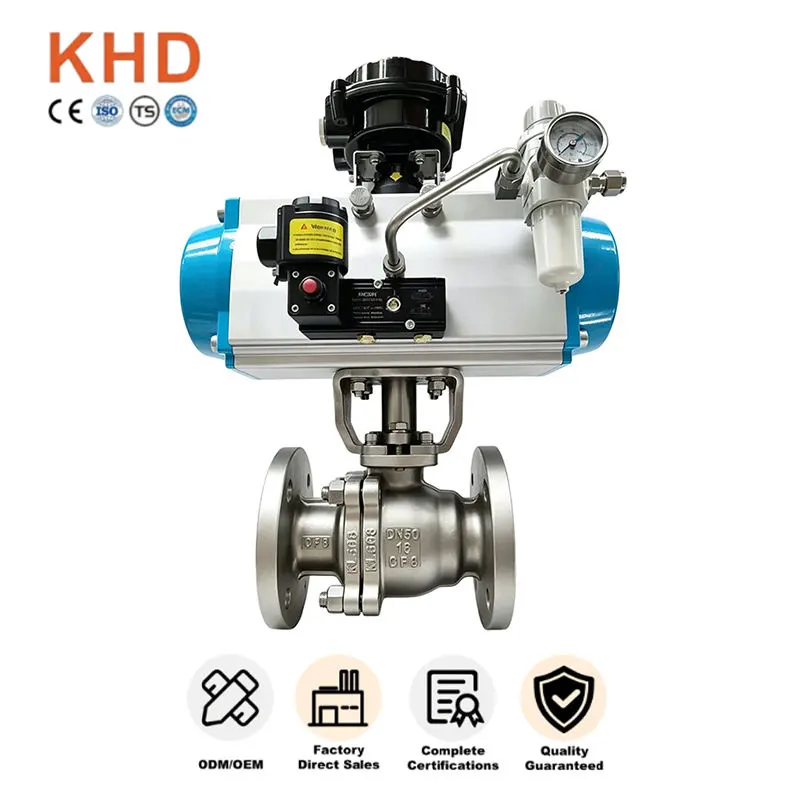

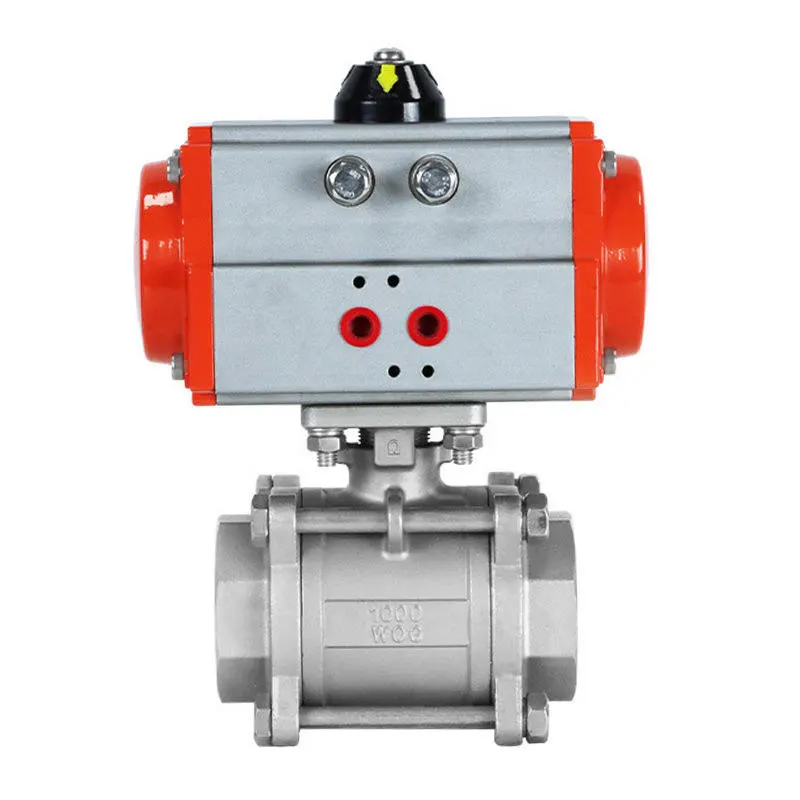

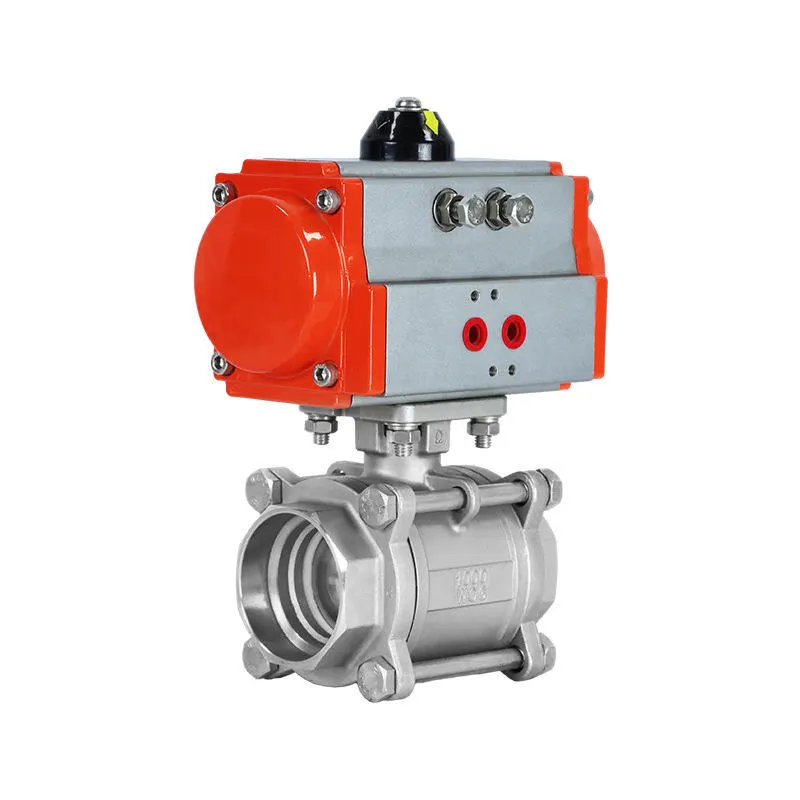

Pneumaatiline roostevabast terasest äärikuga kuulkraan

Pneumaatiline roostevabast terasest äärikuga kuulventiil on automatiseeritud tööstuslik ventiil, mis on mõeldud torujuhtme voolu juhtimiseks ja sulgemiseks. Tootja Huadu Valve Group, see kasutab SS304 / SS316 roostevabast terasest materjali ja sobib hästi automaatsete tööstuslike töötingimuste jaoks.

Seda kasutatakse laialdaselt keemilistes abitorustikes, veetöötlusrajatistes, naftagaasi töötlemisliinides ja automatiseeritud tootmissüsteemides, kus automaatjuhtimine, korrosioonikindlus ja tööohutus on kriitilise tähtsusega.

Pneumaatiline roostevabast terasest äärikuga kuulventiil tagab stabiilse töö ja pika kasutusea nõudlikes tööstuskeskkondades.

Peamised atribuudid

Tooraine ja konstruktsiooni eelised

Kvaliteetne roostevabast terasest klapi korpus

Pneumaatiline roostevabast terasest äärikuga kuulventiil on valmistatud ehtsast SS304 ja SS316 roostevabast terasest materjalist, mis tagab:

- Suurepärane rooste-, oksüdatsiooni- ja korrosioonikindlus niiskele, soolasele ja kergelt söövitavale keskkonnale

- Pikaajalisel kasutamisel vältige rooste kogunemist, katlakivi teket ja keskmist saastumist

-Standardne valamise ja sepistamise tehnoloogia kõrvaldab sisemised liivaaugud ja õhuvahe defektid

- Tugev survekindel struktuur, deformatsioonivastane pidev töö ja sagedane jalgrattasõit

-Madalam ootamatute rikete risk ja lõppkasutaja asenduskulud

Range materjali kontroll

Iga toorainepartii testitakse, et tagada:

-Täpne keemiline koostis SS304 / SS316 klassidele

- Ei ole ringlussevõetud ega nõuetele mittevastavaid materjale

- Stabiilne mehaaniline jõudlus karmides põllutingimustes

Pneumaatilise ajamiga ajami eelised

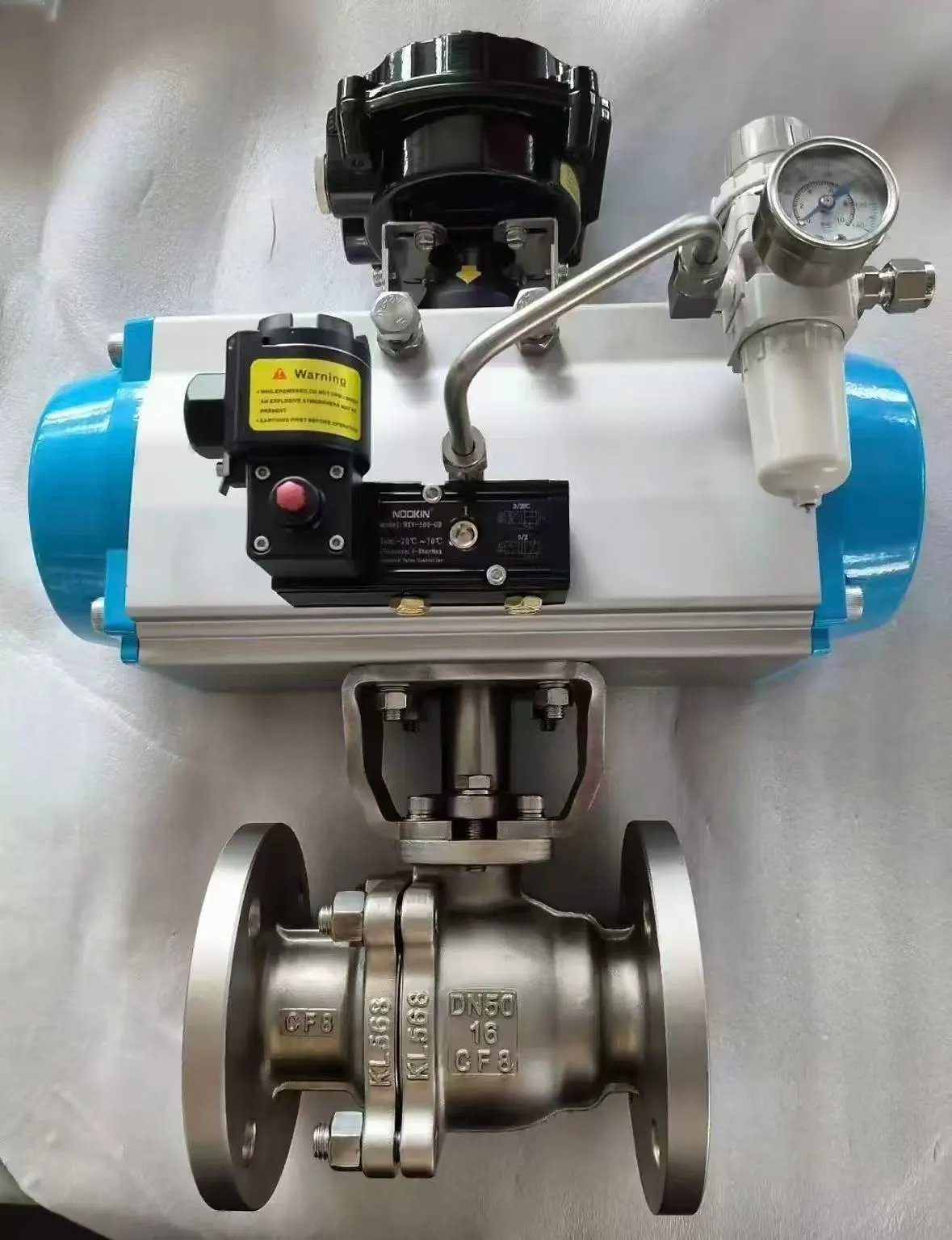

Pneumaatiline roostevabast terasest äärikuga kuulventiil on varustatud esmaklassilise pneumaatilise ajamiga, mis toob kaasa järgmised eelised:

- Õhuga juhitav 90-kraadine sisse-välja lülitamine, käsitsi juhtimist pole vaja

-Toetav solenoidklapp, piirlüliti ja PLC-ühendus kaugjuhtimise automaatseks juhtimiseks

- Sobib suurel kõrgusel, kinnistes töökodades ja kõrge riskiga kemikaalide kohtades, et vältida käsitsi töötamise ohtu

- Tundlik ja stabiilne lülitusjõudlus, mis on kohandatud automatiseeritud tootmisliinide sagedastele sisse- ja väljalülitustsüklitele

Standardse äärikühenduse eelised

Standardne tööstuslik äärikühendus pakub:

- Tugev kinnitus, suurepärane tihedus ja tugev survetaluvus raskete torustike jaoks

-Lihtne joondamine ja kokkupanek standardsete toruäärikutega kohapeal paigaldamise ajal

- Mugav demonteerimine, ülevaatus ja hooldus hilisemal torustiku kapitaalremondil

-Täisava sisekujundus minimeerib voolutakistust, vähendab rõhukadu ja tagab sujuva keskmise ülekande

- Täielikult ühilduv peamiste rahvusvaheliste tööstuslike torustike standarditega

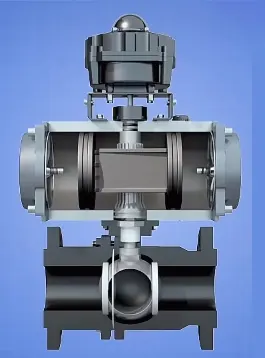

Optimeeritud professionaalne tihendusstruktuur

Selle pneumaatilise äärikuga kuulventiili optimeeritud tihendusdetailid tagavad:

- Kõrgekvaliteediline PTFE iste, millel on isemäärimine ja madal hõõrdumine, sujuv lülitus ilma kuuli südamiku kriimustamiseta

-Parem tihendusefekt nimirõhu all, kompenseerides väikese kulumise pikaajalisest tööst

- Väljapuhumisvastane varre disain koos mitmekihilise tihendiga, mis takistab varre väljaviskamist ja väikest välist leket

- Poleeritud ujuv kuulsüdamik tagab täpse paigaldamise istmetega, mis tagab vedeliku ja gaasi usaldusväärse kahesuunalise tiheda sulgemise

Valikulised täiturmehhanismi ohutusrežiimid

Mitmed täiturmehhanismi valikud vastavad erinevatele ohutusnõuetele:

- Kahetoimeline pneumaatiline ajam: kiire ja tasakaalustatud avanemise sulgemine üldiseks automaatseks juhtimiseks

- Vedrutagastusega pneumaatiline ajam: automaatne lähtestamine täielikult avatud / täielikult suletud asendisse õhuvarustuse rikke korral, vältides keskkonna ülevoolu ja keemia- ja naftagaasitorude kahjustusi

- Kõvasti anodeeritud alumiiniumist täiturmehhanismi korpus, kerge, kulumiskindel tolmuses ja niiskes töökojakeskkonnas

- ISO 5211 standardile vastav paigaldusalus hõlpsaks sobitamiseks solenoidventiilide, piirlülitite ja asendiregulaatoritega

Tehnilised andmed

Standardsed parameetrid

Suurus: DN15-DN200 (tavaline laos)

Rõhu reiting: PN16 / PN25 / PN40/PN64/PN100

Materjal: SS304, SS316 roostevaba teras

Tüüp: Pneumaatiline roostevabast terasest äärikuga kuulkraan

Temperatuurivahemik: -20°C ~ 180°C (olenevalt istme materjalist)

Tootmisprotsess

Pneumaatilist roostevabast terasest äärikuga kuulventiili toodetakse:

- Standardne roostevabast terasest valamine ja sepistamine

- Materjali stabiilse omaduse kuumtöötlus

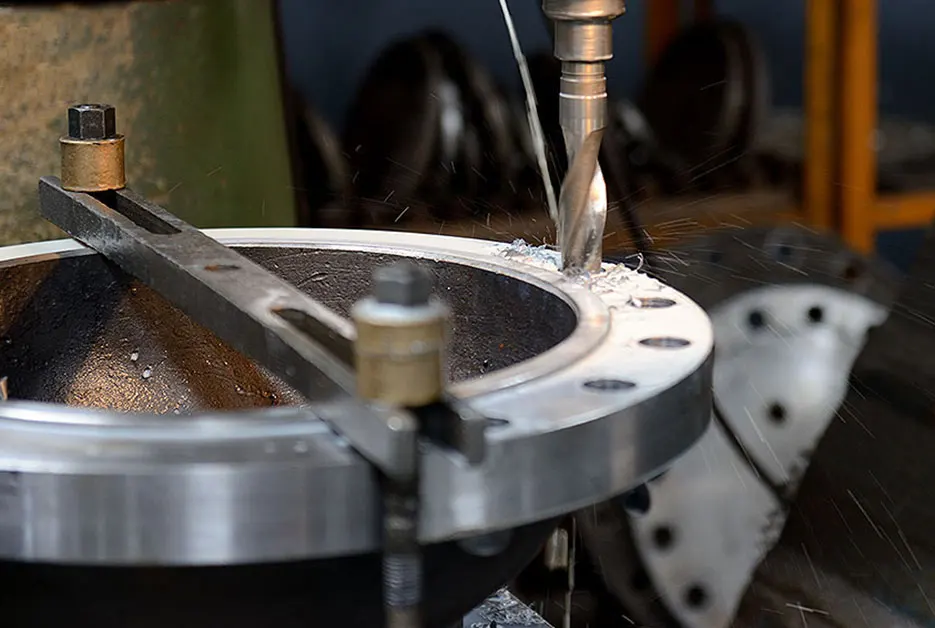

- CNC täppistöötlus pindade ja äärikuotste tihendamiseks

- Täielik koost väljapuhumisvastase varre ja sobiva pneumaatilise ajamiga

Jõudlusomadused

- Suurepärane rooste- ja korrosioonivastane jõudlus

- Täisava disain madala voolutakistusega

- Kahesuunaline tihe sulgemine vedelate ja gaasiliste kandjate jaoks

- Mitu täiturmehhanismi ohutusvalikut tõrkekindla kaitse tagamiseks

- Vastupidavus äkilisest voolumuutusest põhjustatud survelöögile ja veehaamri löökidele

- Mõeldud torujuhtme automaatseks sulgemiseks ja voolu reguleerimise teenuseks

Kasutusalad

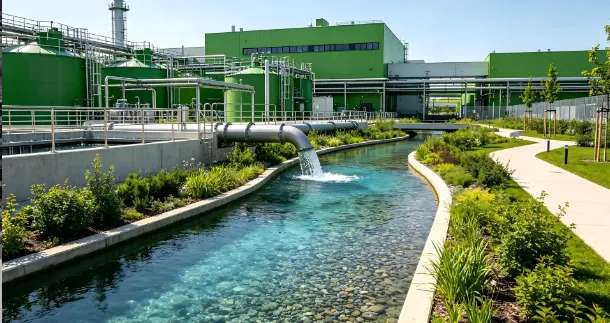

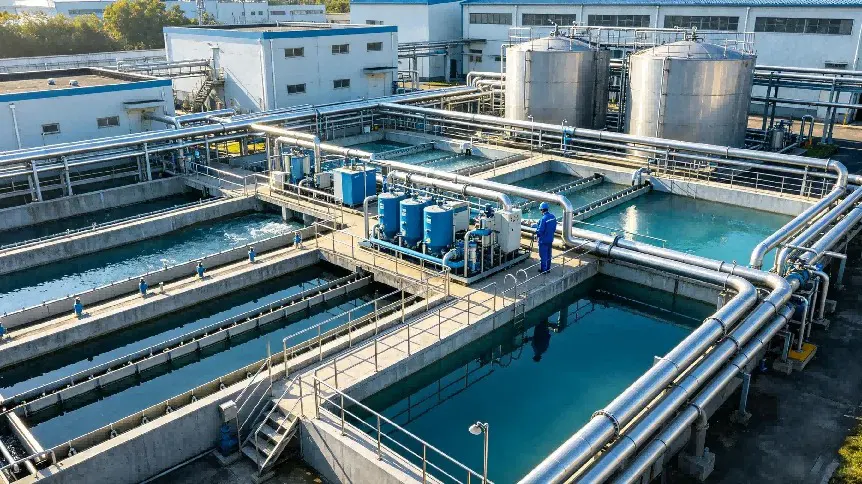

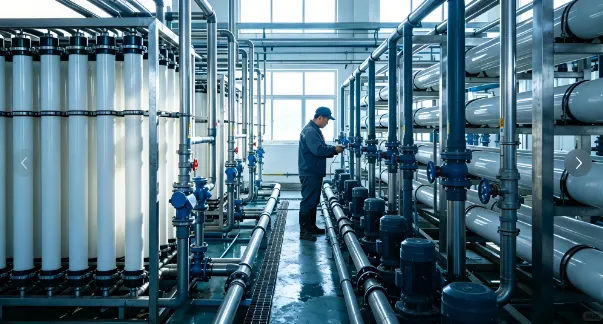

Veepuhastustööstus

Pneumaatilist roostevabast terasest äärikuga kuulventiili kasutatakse laialdaselt:

- Automatiseeritud munitsipaalveepuhastusseadmed

- Ringlusvee automaatjuhtimistorustikud

- Reovee töötlemise abisüsteemid

- Veevarustuse automaatventiilide rühmad

Keemia- ja naftagaasitööstus

- Keemiliste automaatsete protsesside torustikud

- Kerge söövitava vedeliku kontrollaasad

- naftagaasi töötlemise automaatne torustik

- Suure riskiga tsoonid, mis on käsitsi juhtimiseks ebamugavad

Üldine tööstuslik kasutamine

- Automatiseeritud tootmisliini torujuhtme juhtimine

- Suletud töökoda ja kõrgmäestiku torustikud

- Uue automatiseeritud torustiku ehitus ja vana objekti seadmete renoveerimine

Kvaliteedi- ja projektihangete tugi

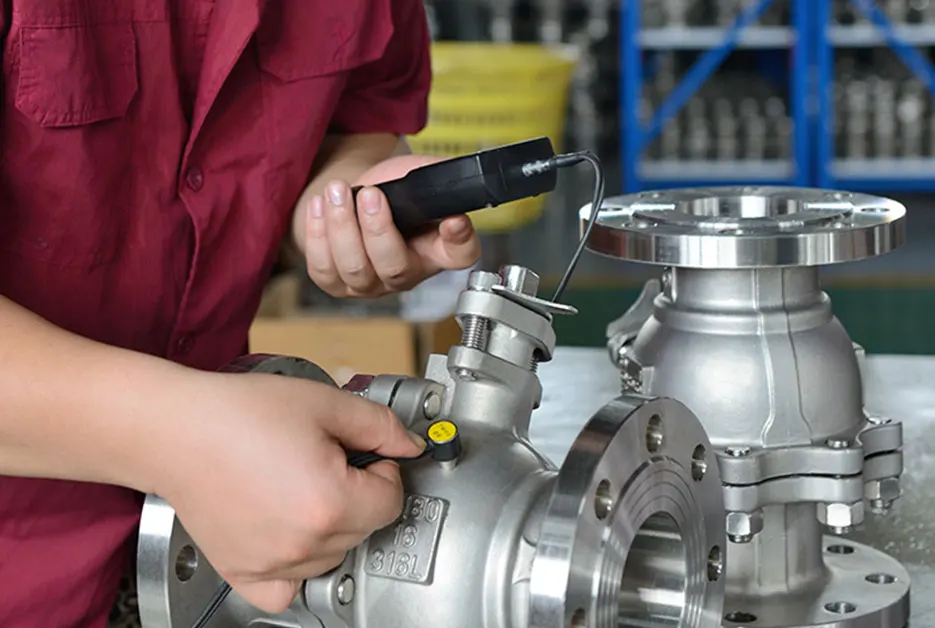

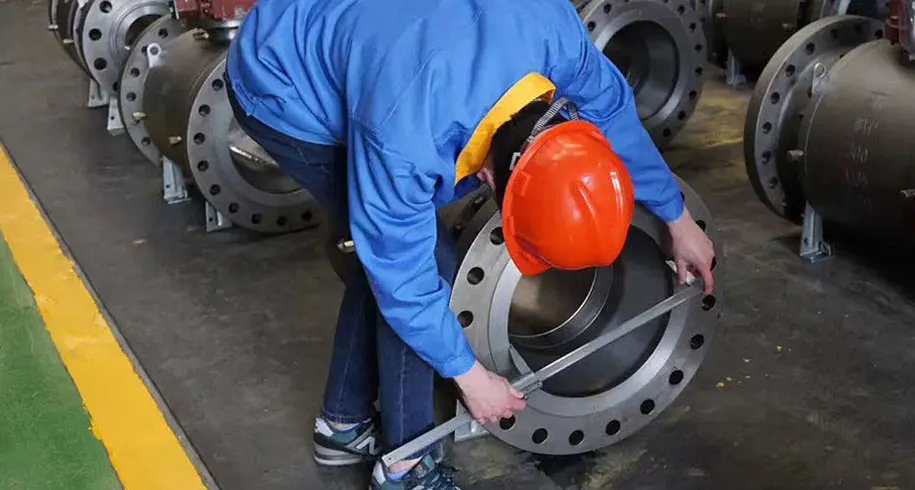

Professionaalse tööstuslike ventiilide tootjana, kellel on CE-, ISO- ja API-sertifikaadid, läbivad kõik roostevabast terasest pneumaatilised äärikuga kuulventiilid ranged tehasekatsed, sealhulgas rõhukindluse test, õhutiheduse katse ja välimuse kontroll. Meie täielik kvaliteedikontrollisüsteem hõlmab tooraine sõelumist, täppistöötlust, professionaalset kokkupanekut ja valmistoodete testimist. Materjalide katsetamise aruandeid ja ülevaatusdokumente saab esitada ülemereprojektide ülevaatamiseks, pakkumiste tegemiseks ja koha vastuvõtmiseks.

Toetame praktilisi OEM- ja ODM-i kohandamisteenuseid vastavalt saidi töötemperatuurile, keskmise omadustele ja torustiku standarditele. Kohandatavad elemendid hõlmavad klapi materjali, rõhuklassi, tihendusmaterjali ja täiturmehhanismi konfiguratsiooni. Paindlik MOQ toetab väikeseid partiide näidistellimusi ja suuremahulisi inseneri hulgioste. Meie pneumaatilised roostevabast terasest äärikuga kuulventiilid eksporditakse ülemaailmsetele turgudele, pälvides järjepidevat tunnustust ja pikaajalist koostööd ülemaailmsetelt klientidelt.
