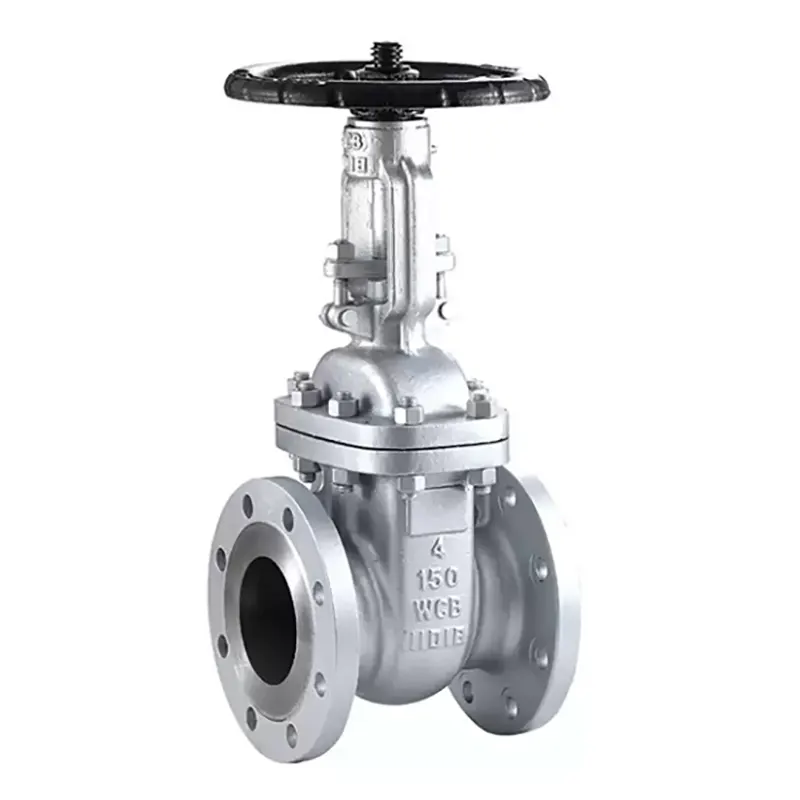

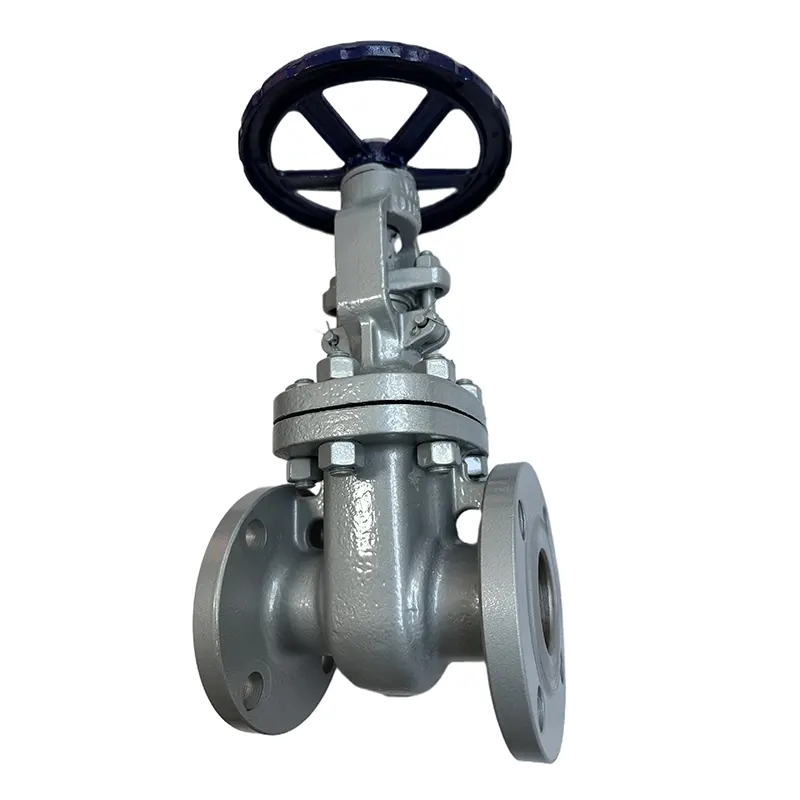

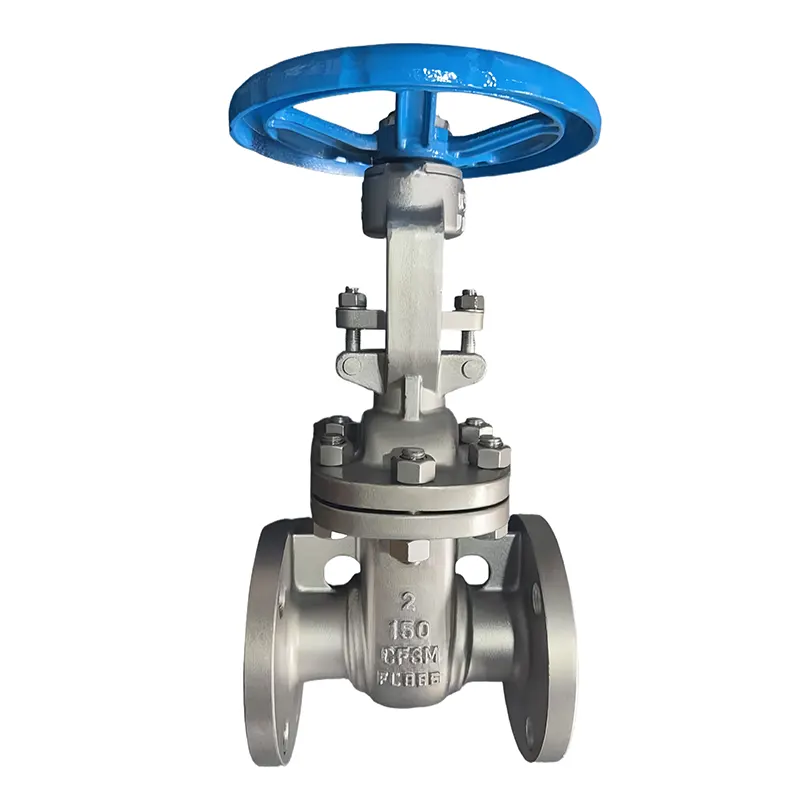

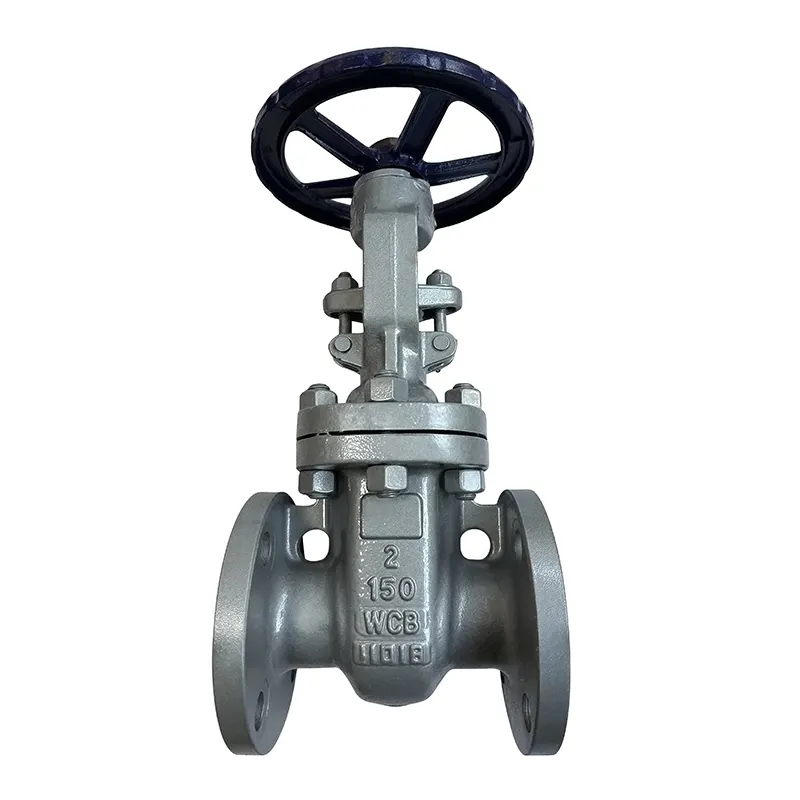

Kõrgsurve väravaklapp

Oleme sertifitseeritud klapitootja, kellel on ISO ja API volitused, mis on varustatud täppis tootmisliinide ja range täieliku kvaliteedikontrolliga, sealhulgas API 598 hüdrostaatiliste testidega. OEM- ja ODM-i kohandused on saadaval paindliku MOQ-ga proovi- ja hulgitellimuste jaoks. Meie raskeveokite kõrgsurveventiilid tarnitakse üle maailma ja insenerikliendid on neid väga kiitnud.

Milliste tööstsenaariumitega saavad need kõrgsurveventiilid kohaneda?

Need toimivad kõrgsurvetorustike täisavalise isolatsiooni väljalülitusseadmetena, mida kasutatakse laialdaselt nafta- ja gaasitranspordis, soojuselektrijaamades, keemiatöötlemistehastes ja kõrgtemperatuurilistes auruliinides. Need avavad või sulgevad täielikult voolu torustiku hooldamiseks ja hädaseiskamiseks.

Peamised atribuudid

Kas seda tüüpi väravaklapp sobib drossel- või rõhureguleerimistöödeks?

Absoluutselt mitte. Need siibrid on mõeldud ainult sisse-välja isoleerimiseks. Klapi osaline avamine põhjustab kõvasulamist kiilutihenduspinna tugevat erosiooni kiiresti voolava aine poolt, mille tulemuseks on püsiv leke. Rõhu vähendamiseks ja voolu reguleerimiseks on vaja spetsiaalseid reguleerimisventiile.

Milliseid tooraineid kasutatakse nende kõrgsurveventiilide tootmiseks?

Kere ja kapott: valatud A216 WCB, sepistatud A105, madala temperatuuriga süsinikteras A350 LF2

Klapi vars: A182 F304, A182 F316 või 13Cr roostevaba teras

Kiilketas: Stellite kõvakattega süsinikterasest aluspind

Istme esiküljed: Stellite / Inconel kõvasulam

Tihendustihendid: RTJ metallist rõngastihendid, grafiidist spiraaliga keritud tihendid

Millised eelised muudavad kõrgsurveväravventiilid kõrgsurvetorustike teenindamisel kuulkraanide ja liblikklappidega võrreldes paremaks valikuks?

Esiteks, nende täielik sirge läbiv ava toob peaaegu nulli voolutakistuse; kuulventiilidel on kinni jäänud õõnsused ja liblikklappidel on sisemised ketastakistused, mis tekitavad täiendava rõhukadu.

Teiseks, täismetallist kõva tihendi kiilkonstruktsioon talub ülikõrget klassi 2500 rõhku ja kõrget temperatuuri, samas kui pehme tihendiga kuul- ja liblikventiilid ebaõnnestuvad äärmuslike termiliste ja rõhuliste koormuste korral.

Kolmandaks välistavad paksud raskeseinalised korpused ja valikulised keevitatud kapotid lekkeohu, mida ujuvad kuul- ja liblikventiilid ei suuda lahendada kriitiliste kõrgsurve-süttiva keskkonna torustike puhul.

Neljandaks toetavad nad API 6D tuleohutuse sertifikaati, kohustuslikku ohutusstandardit, millele enamik liblikklappe ei suuda vastata.

Millised põhikonstruktsioonid eristavad standardset kõrgsurveventiili?

Täielik läbiv toru sirge ava voolukadude vähendamiseks

Tahke või lõhestatud kiil, mis on kaetud stelliitsulamiga mullikindlaks metall-metalli tihendamiseks

Paksuseinaline valatud/sepistatud süsinikterasest korpus, poltidega või survekindel keevitatud kapott

RTJ metallist rõngasääriku tihendid usaldusväärseks kõrgsurvetihendiks

Mitmekihiline tagaistme varre tihend välise keskkonna lekke peatamiseks

Täielikult ühilduv API 6D, ASME B16.34, läbib API 598 hüdrostaatilised ja tuleohututestid

Mitmed ajamivõimalused: käsiratas, käigukast, elektriline, pneumaatiline või hüdrauliline ajam
